Модуль миниатюрной 5Мп камеры OV5647 CMOS

Перейти на сайт компании



Параметры: Объектив: 1/4 5M Диафрагма: 2,9 Фокусное расстояние: 3.29 Поле зрения: 72,4 градуса

Камера для Raspberry оснащена сенсором OV5647 компании Omnivision и имеет разрешение 5 мегапикселей и фиксированный фокус.

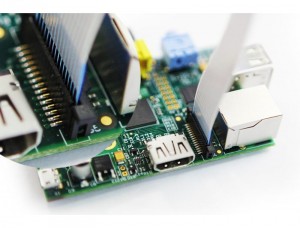

Модуль камеры подключается к плате Raspberry посредством пятнадцатижильного плоского шлейфа длиной 15 см через специальный разъём CSI (Camera Serial Interface - последовательный интерфейс камеры), который имеет достаточную скорость для передачи видеоданных в форматах до 1080p при 30 кадрах в секунду или 720p при 60 к/сек.

Приступим к подключению камеры.

Часть 1 - Установка

Перед установкой камеры следует включить её поддержку в Raspian, так что первым шагом станет установка и обновление Raspian на нашу Raspberry.

А

Удостоверьтесь что у вас установлена последняя версия операционная система Raspbian (далее ОС). Вы можете загрузить последнюю версию по ссылке http://www.raspberrypi.org/downloads.

Б

После установки ОС проверим, установлены ли у нас последние драйверы командой

sudo apt-get update

Эта команда обновляет список доступных пакетов и их версий, но не устанавливает и не обновляет их.

sudo apt-get upgrade

Команда устанавливает самые новые версии всех пакетов, которые уже установлены у вас.

sudo apt-get autoremove

Удалим все неиспользуемые пакеты.

С

Теперь настроим камеру, открыв меню конфигурации Raspberry Pi:

sudo raspi-config

Переходим в раздел "Camera"

Выбираем "Enalbe"

И выбираем "Finish" и "Yes" для перезагрузки

Теперь мы готовы к подключению камеры.

Часть 2 - подключение

Выключите вашу плату Raspberry и уравняйте разницу потенциалов, прикоснувшись к какой-нибудь металлической части платы, например к экрану разъёма USB. Это требуется сделать так как камера может быть повреждена статическим электричеством.
