DC/DC перетворювачі

У цій групі можна порівняти і вибрати DC/DC перетворювач

Якщо вам потрібен знижує або підвищує DC/DC перетворювач з регулюванням і без, то на цій сторінці ви знайдете багато підходящих варіантів.

DC/DC перетворювачі живлення постійного струму - одні з найбільш затребуваних схем в області ремонту і моделювання, вони дозволяють живити різні по напрузі елементів блоку живлення.

Сучасні перетворювачі відрізняються невеликими розмірами і високим ККД, тобто витрачають мало енергії на процес перетворення.

Пристрій імпульсних перетворювачів досить просте, дросель вона ж котушка виконує роль нагнітача або розсіювача напруги, при цьому відповідно при підвищенні напруги ампераж буде падати і навпаки. Також не забуваємо про втрати при перетворенні, частина енергії витрачається на тепло.  Роль переривника виконує транзистор який регулює подачу на котушку. Конденсатори виконують роль фільтрів які поглащают пульсації і дають стабільну напругу.

Підвищують DC/DC перетворювачі

Існують плати, які вміють тільки підвищувати або знижувати напругу, розглянемо спочатку підвищують.

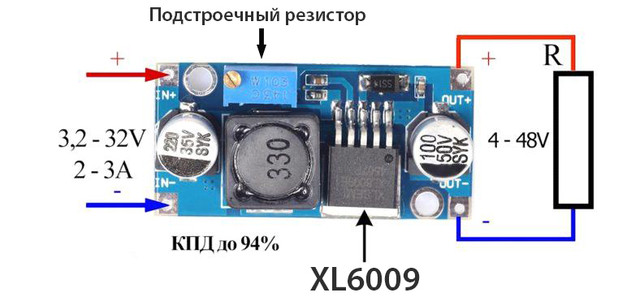

ШІМ-регулятор напруги XL6009 один з найбільш популярних серед малопотужних, максимальний струм навантаження становить 4 ампера, але при цьому буде виділяти велику кількість тепла і потрібно охолодження. ККД цієї плати може досягати 92% це і малий розмір робить його незамінним при складанні портативних пристроїв.

Вхідна напруга 3-32В      Вихідна напруга 5-35В

Регулювання здійснюється за допомогою підлаштування резистора опором 50 кОм

DC/DC перетворювач - де купити?

У нас продаються DC/DC перетворювачі різної потужності і вартості. Замовити можна у будь-яке місто України: Київ, Харків, Одеса, Дніпро, Запоріжжя та ін Якщо у вас виникли труднощі з вибором завжди можете зв'язатися з нашими консультантами.

Як можна використовувати регульовані перетворювачі:

  • Регулювання яскравості світіння ламп і світлодіодів
  • Регулювання обертів електродвигунів (не всіх)
  • Зарядка акб різних типів
  • Створення лабораторного блоку своїми руками
  • Харчування різних елементів від одного блоку живлення

Переваги імпульсних перетворювачів:

  1. Малий розмір   за рахунок використання малого кількості деталей і їх малого розміру.
  2. Високий ккд — За рахунок високого коефіцієнта корисної перетворення.
  3. Низька вартість — за рахунок масовості виробництва і малих енерго-і матеріало витрат на виробництво.

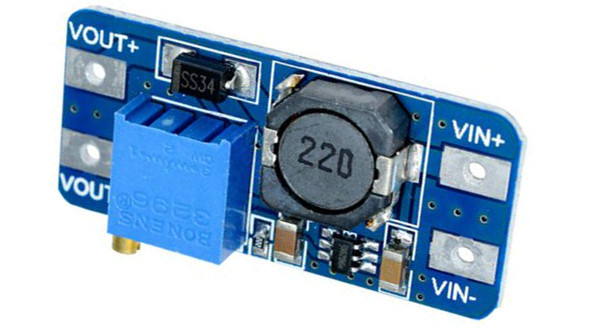

Перетворювач регульований підвищує MT3608

Тип : підвищує

  • Мікросхема: MT 3608
  • Вхідна напруга: від 2Вдо24В
  • Максимальна сила струму: 2А
  • Максимальне  напруга на виході: > 5В-28В
  • ККД: > 94%

Один з найбільш малих перетворювачів з високим ККД ідеальний для портативних пристроїв.

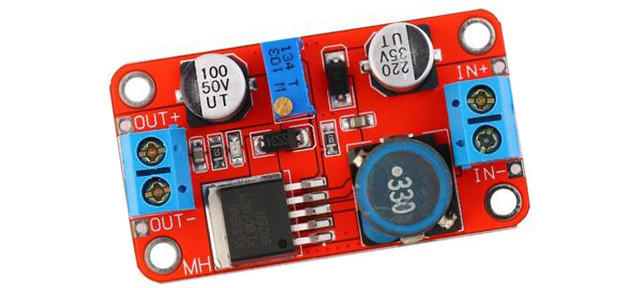

Регульований підвищуючий перетворювач XL6019


Один з найбільш потужних серед компактних, напругу можна підвищити до 45 вольт!
  • Тип перетворювача: підвищує
  • Мікросхема: XL6019
  • Вхідний вольтаж: 3-40 В
  • Вихідний вольтаж : 4-45 В
  • Максимальна сила: 3А
  • Частота : 180,0 кГц
  • ККД: до 94% (макс.)
  • Пульсації напруги: менше 100мВ (при струмі 1 А)
  • Робоча температура: -31°Сдо+72°C
  • Розмір: 50x28x13 мм

Понижуючі DC/DC перетворювачі

Понижуючі перетворювачі також бувають імпульсні і лінійні, лінійні великі, дорогі і малоэфективные, імпульсні недорогі, невеликі і ефективні. В лінійних перетворене напруга перетворюється в тепло, а в импусных використовується ефект індуктивності.

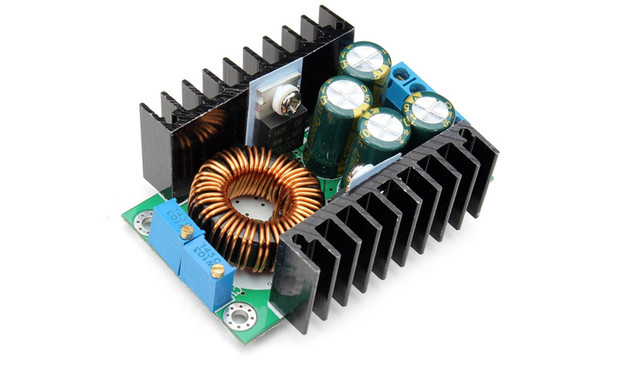

Регульований понижуючий перетворювач XL4016

Один з найбільш потужних невеликих перетворювачів, він має стабілізацію по струму і напрузі, за цим часто використовується для складання лабораторного блоку живлення своїми руками. Пасивне охолодження забезпечує помірне охолодження, але при великому навантаженні рекомендуємо встановити додатково охолодження

  • вхідна напруга: 5 - 40В постійного струму
  • вихідна напруга: 1.25 - 35В
  • мікросхема перетворювача: xl4016e1
  • вихідний струм: 0.2 - 9А (при високих струмах може нагріватися понад 65°C, в цьому випадку обов'язково використовуйте примусове охолодження, інакше модуль вийде з ладу)
  • вихідна потужність: близько 300Вт
  • розміри: 6.5 х 4.8 х 2.4 см
