Підсилювач звуку своїми руками

Підсилювач звуку своїми руками

У цій статті ми розглянемо як швидко абсолютно без пайки зібрати недорогий підсилювач для колонок за 1 хвилину.

Якщо у вас на горищі або в коморі завалялися старі колонки підсилювач яких згоріло або було втрачено не поспішайте їх викидати, адже зараз можна недорого зібрати підсилювач і користуватися старими колонками з задоволенням ще багато років.

Ми розглянемо недорогі плати підсилювача які продаються вже зібраними і навіть з роз'ємами для підключення колонок, харчування і джерела звуку, вартість таких плат різниться наприклад 2х15 вт цього достатньо для звучання колонок АС-15 або Sven BF-11 буде 3-4$, плата потужністю 5х50 ват 6-8$.

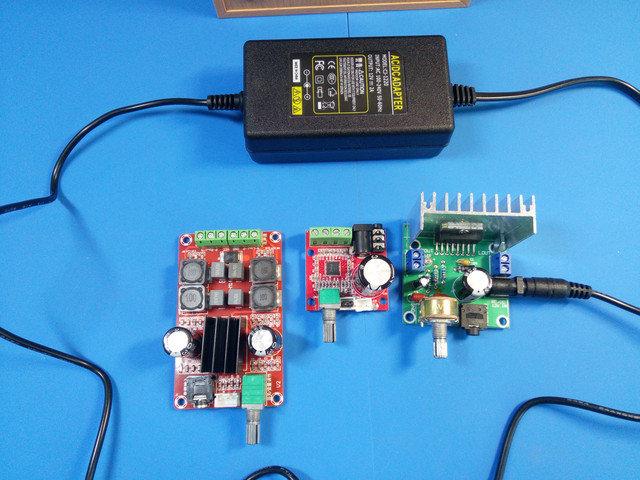

Плата TDA7297 2X15W, 12 вольт

Плата PAM8610+ 2X15W, 7-15 вольт

Плата XH-M189 НА ОСНОВІ TPA3116 2X50W, 12V

Блок живлення 12 вольт 3 ампера

І так що нам потрібно для того щоб вони заграли ?

- Джерело звуку, ми будемо підключати за допомогою кабелю jack 3.5 також є версії з бездротовим підключенням.

Досить підключити кабель в плату а другий кінець телефон, ноутбук, пк, плеєр і тд

- Джерело живлення плати, блок живлення нам потрібен 12 вольт його можна взяти зі старого принтера, телевізора, двд плеєра , потужність для плати 2х15 буде достатньо 2 ампера більше не страшно , а якщо менше то плата буде грати не на всі потужність, роз'єм нам ідеально підійде 5,5 мм, якщо немає не біда його можна підпаяти відразу на плату обов'язково дотримуючись полярності.

- Вихід на колонки, тут все просто двожильний провід ідеально переріз 2х1,0мм та підключаємо до плати та колонці дотримуючись полярності , якщо переплутали полярність не страшно але бас буде не такий сильний

Наш підсилювач готовий, включаємо і слухаємо, далі буде не зайвим зробити корпус для нашого підсилювача, можна взяти готовий зі старого комутатора або зібрати своїми руками з оргскла обирати вже вам, складання корпусу розглянемо з вами в інших статтях.
