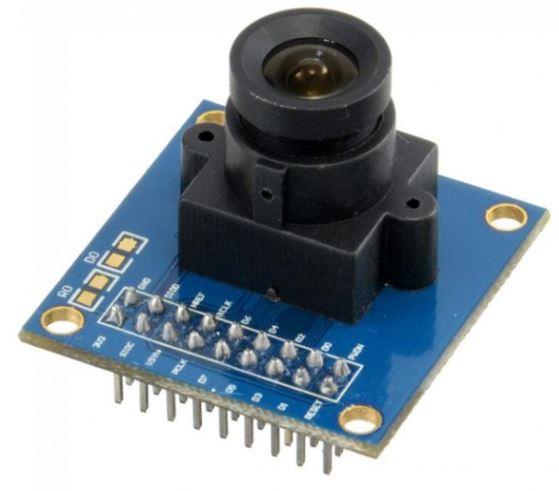

Модуль камери OV7670, VGA, 640×480

Перехід на сайт компанії

Опис

Цей модуль дає змогу знімати зображення VGA формату (640х480), здійснювати їх первинне оброблення та за інтерфейсом SCCB передавати їх на керівний пристрій, наприклад, модуль Arduino.

Блок камери дає змогу формувати зображення в різних форматах: VGA (640×480), CIF (352×240) та інших. Також можливе ручне настроювання до 40х30. Швидкість передавання зображення максимальної роздільної здатності (VGA) може досягати 30 кадрів за секунду.

Камера також здійснює попереднє оброблення зображення, наприклад, контроль експозиції, посилення, баланс білого та інше. Також підтримуються різні варіанти кодування зображення (YUV, різні типи RGB). Передавання даних відбувається за протоколом SCCB.

Характеристики:
• Напруга живлення: 3,3 В
• Струм в активному режимі: 20 мА
• Струм у режимі сну: менш ніж 20 мкА
• Рівень напруги лог. 1 на контактах сигналів: в діапазоні 2,5-3 В
• Інтерфейси: SCCB (сумісний з I2C) і паралельний 8 ліній
• Роздільна здатність матриці: 0,3 Мп
— максимальна: 640 x 480 px
— мінімальна 40 x 30 px
• Розвертка за рядками
• Підтримується масштабування зображення
• Формати передавання кольору: RGB565, RGB555, RGB444, YUV/YCbr 4:2:2, GRB 4:2:2, Raw RGB Data
• Кількість кадрів за секунду: до 30
• Рамер лінзи: 1/6''
• Кут огляду: 25°
• Співвідношення сигнал/шум: 46 дБ
• Динамічний діапазон: 52 дБ
• Методи автокорекції: AEC, AGC, AWB, ABF, ABLC
• Автокомпенсація перешкоди 50, 60 Гц
• Прогресивна розгортка
• Температура навколишнього повітря під час роботи OV7670 300KP:
— рекомендована: від 0 до 50 °C
— предельная: от –30 до 70 °C
• Розмір модуля: 35 х 34 x 26 мм
• Вага: 12 г

Особливості
Для OV7670 є безліч параметрів. Програмується якість зображення, формат даних і режим передавання. Оброблення зображення налаштовується записуванням даних у спеціальні регістри мікросхеми OV7670 за допомогою інтерфейсу Serial Camera Control Bus (SCCB) — аналог шини I2C. Частота дискретизації 30 кадрів на секунду відповідає стандарту VGA. Швидкість передавання кадрів встановлюється програмно. Також доступні формати: QVGA 320х240, CIF 352х240, QCIF 176×144. Роздільна здатність може примусово знижуватися до 40×30 точок. Дані про колір передаються за допомогою встановленого програміста кодування. Використовуються два основні типи кодування YCbCr і RGB, який має три варіанти: RGB565, RGB555, RGB444. Тут цифри означають кількість біт на один колір. Наприклад, RGB565 — це 5 бітів на червоний, 6 бітів на зелений і 5 бітів на синій. У разі кодування RGB для передавання даних про колір пікселя потрібно 2 байти. Передавання кодування кольору YCbCr складніше. Стандартно встановлений формат VGA 640х480. 30 кадрів, 480 рядків. На виході HREF сигнал із частотою 14,4 кГц. Частота зумовлена параметрами зображення 30 кадрів х 480 рядків = 14400 Гц.
