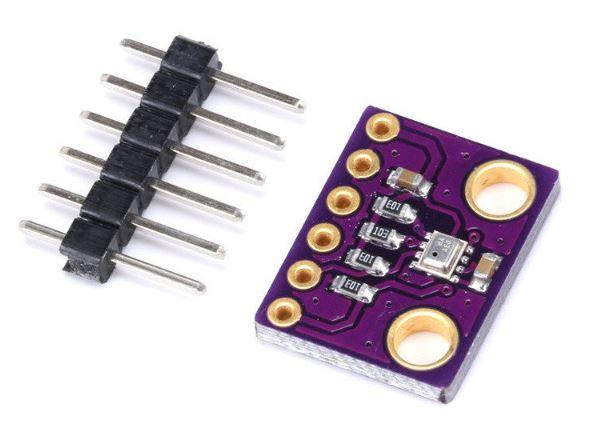

Барометр BMP280 3.3 В — датчик атмосферного тиску з функцією вимірювання температури

Перехід на сайт компаніи

Модуль вимірювання атмосферного тиску ґрунтується на датчику BMP-280 від BOSCH. Цей датчик є поліпшеною версією датчика BMP180 і відрізняється від нього меншими розмірами, зниженим енергоспоживанням, високою точністю роботи та наявністю точного заводського калібрування та двома послідовними інтерфейсами: I2C і SPI.

Від попередніх моделей (BMP085 і BMP180) датчик відрізняється трьома режимами роботи:

SLEEP — режим зниженого енергоспоживання
FORCED — режим, аналогічний, режиму роботи датчиків BMP085 і BMP180. За коменде контролера датчик виходить із режиму сну, здійснює вимірювання, видає результати вимірювання контролеру та переходить у режим зниженого енергоспоживання
NORMAL — унікальний для цього датчика режим. Датчик самостійно прокидається, здійснює вимірювання тиску та температури та засинає. Всі тимчасові параметри цього режиму програмуються незалежно. Зчитувати дані в цьому режимі можна в будь-який час.
У датчику передбачена фільтрація результатів вимірювань із настроюванням таких параметрів фільтрації:

OVERSAMPLING для температури (16,17,18,19,20 біт)
OVERSAMPLING для тиску (16,17,18,19,20 біт)
TSB — час між вимірюваннями (0.5,62.5,125,250,500,1000,2000,4000 мс)
FILTER_COEFFICIENT — коефіцієнт фільтрації

Характеристики:
Напруга живлення: від 1.71 В до 3.6 В
Макс швидкість I2C інтерфейсу: 3.4 МГц
Споживаний струм: 2.7мкA за частоти відрахунків в 1 Гц
Інтерфейс: I2C, SPI (4 дроти), SPI (3 дроти)
Калібрування: заводська
Рівень шуму: до 0.2 Па (1.7 см) і 0.01 температури
Діапазон вимірюваного тиску: від 300hPa до 1100hPa (9000 м до -500 м)
Діапазон вимірюваної температури від 0 °C до 65 °C;
Розмір: 21 мм х 18 мм
