ШІМ регулятор швидкості двигуна 1203BB DC 6-28V 3A PWM обертів мотора

Перехід на сайт компанії

ШІМ регулятор швидкості двигуна 6-28 В 3 А 800 Вт використовується для точного регулювання швидкості двигуна постійного струму.
Для використання регулятора потрібно під'єднати до нього двигун і стстьове живлення.

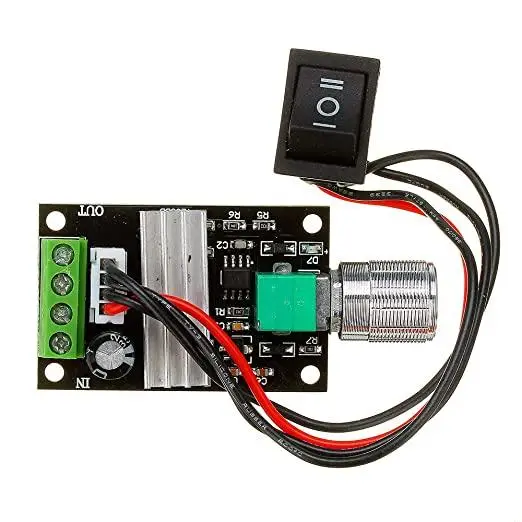

Регулятор постачається в розбірному корпусі з отворами для регулювальної ручки та для виведення провідників. Але за потреби плату регулятора можна витягти з корпусу та встановити в потрібному місці. На платі регулятора є 4 отвори для закріплення на плоскій поверхні.
Керування швидкістю двигуна здійснюється за допомогою регулювального резистора з ручкою. Регулювання швидкості здійснюватиметься від 5 до 100% від максимальної швидкості.
На платі регулятора є 4 клеми затискача для під'єднання двигуна та живлення.

Позначення контактів:

- Для живлення Power + і Power-;
- Для двигуна OUT + і OUT-.
Живлення регулятора може відбуватися від зовнішнього джерела живлення. Напруга живлення 6-28 В постійного струму.

Характеристики:

- Регулятор швидкості двигуна постійного струму широтно-імпульсною модуляцією;
- Напруга живлення: 6 - 28 В постійного струму;
- Максимальний струм живлення двигуна: 3А;
- ШІМ робочий цикл: 5% — 100%;
- Можлива потужність двигуна: 0.01 — 80 Вт (за напруги 12 В максимальна потужність 45 Вт, за 24 В — 80 Вт);
- Частота ШІМ: 12 кГц;
- Розміри: 105 x 55 x 40 мм;
- Вага 138 г
- Колір корпусу: чорний.
