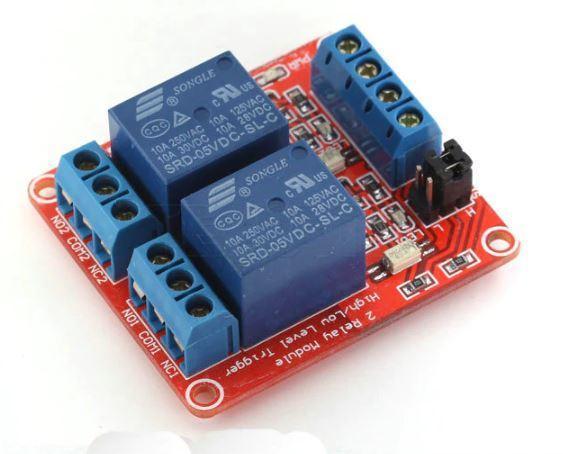

Релейний двоканальний модуль 24V з оптопарою

Перехід на сайт компаніи

Опис:

1, модуль приймає реле гарної якості, яке часто відкривається Максимальне навантаження інтерфейсу: AC 250 В/10A, DC 30 В/10A;

2, використовуючи ізоляцію патча оптопари, здатність водіння сильна, продуктивність стабільна, струм тригера 5 м;

3. Робоча напруга модуля становить 5 В, 9 В, 12 В і 24 В.

4, модуль може бути спрацьовує на високому рівні або низькому рівні лінії стрибка.

5. Відмовитий дизайн, навіть якщо лінія керування зламана, реле не рухатиметься.

6, світильник індикатора живлення (зелений), індикатор стану реле (червоний)

7. Дизайн інтерфейсу відчувається. Всі інтерфейси можна під'єднати безпосередньо за допомогою сполучних клем. Це дуже зручно.

8, Розмір модуля: 50 мм * 41 мм * 18,5 мм (довжина * ширина * висота)

9. Є 4 фіксовані отвори під болти, отвір 3,1 мм, відстань 44,5 мм * 35,5 мм

Модуль інтерфейсу:

1, DC +: позитивний електрод (напруга відповідно до вимог реле, 5 В. Вибір

2, DC-: Електроживлення негативний електрод

3, В1: 1 сигнал тригера, може встановити високий або низький рівень керування реле всмоктування

3, IN2: 2 сигнали тригера, може встановити високий або низький рівень керування реле всмоктування

Релейний вихід:

1, NO1: 1 дорожнє реле часто відкривається інтерфейс, реле перед підвіскою, після всмоктування та COM1 коротке з'єднання

2, COM1: 1 дорожній реле загальний інтерфейс

3, NC1: 1 дорожнє реле часто закритий інтерфейс, реле та COM1 коротке з'єднання перед всмоктуванням, після всмоктування зависання

4, NO2: 2 Дорожні реле часто відкривають інтерфейс, реле перед підвіскою, після всмоктування та COM2 короткого з'єднання

5, COM2: 2 дорожній релейний загальний інтерфейс

6, NC2: 2 дорожні реле часто закритий інтерфейс, реле та COM2 коротке з'єднання перед всмоктуванням, після всмоктування зависання

Кінець вибору тригера високого та низького рівня:

1. S1 — вибір високого та низького рівня запуску для 1-смугового реле.

2. S2 — це вибір запуску високого та низького рівня для 2-смугового реле.

3. com і низьке коротке з'єднання, відповідне реле-низьке число тригера, COM і high end коротке з'єднання — високий рівень тригера
