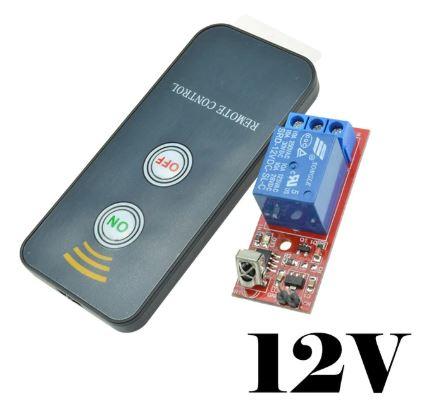

Бездротовий вимикач Радіомодуль RMC007 ''Реле з ІЧ пультом''

Радіомодуль RMC007 "Реле з ІЧ пультом" Радіоконструктор "Реле з ІЧ пультом" заслужено має підвищений попит у всіх шанувальників зробити що те "смажене" своїми руками. За мінімуму фінансових і тимчасових витрат радіоаматор отримує віддалений вимикач із прекрасними характеристиками, який може віддалено керувати приладами та пристроями з струмом споживання до 10 А. Короткий опис: Пристрій зібраний на основі контролера HT48R01C у парі з фотодіодом інфрачервоного діапазону. Виконавчим елементом слугує електромагнітне реле з однією перемикною групою контактів, що дає змогу використовувати пристрій як у режимі розмикання контактів, так і на замикання. Призначення контактів позначене на друкованій платі. Для під'єднання живлення на модулі встановлено 2-pin роз'єм, для під'єднання навантаження — клемник. Керування перемиканням реле здійснюється за допомогою пульта дистанційного керування зі світлодіодом інфрачервоного випромінювання. У пульті використовується мікросхема — інфрачервоний передавач μpd6122 виробництва компанії NEC. Пульт має 2 кнопки керування "Вмик" ("ON") і "вимк" ("OFF"). Коли пристрій переходить у режим "Вмик", на друкованій платі вмикається світлодіод червоного кольору та горить до моменту надходження команди "Вимк" і перемикання контактної групи в початковий стан. Технічні характеристики: Модуль ІЧ — реле Напруга живлення Ucc, В — 5 Тип використовуваного реле — SRD-05VDC-SL-C Комутований струм, А: - 10 А за 250 В, змінний - 10 А за 125 А за 125 В, постійний Максимальний споживаний струм, mA: - у режимі очікування: - 1 - в режимі "Вмик": - 90 Розмір модуля, мм - 20 х 50 х 20 Пульт керування: Принцип дії — кодове передавання, ІЧ-діапазон Радіус дії - max - 10 м, nom - 8 м
