ESR, LCR метер T4 Mega328, тестер для конденсаторів(Українська прошивка)

Перехід на сайт компанії

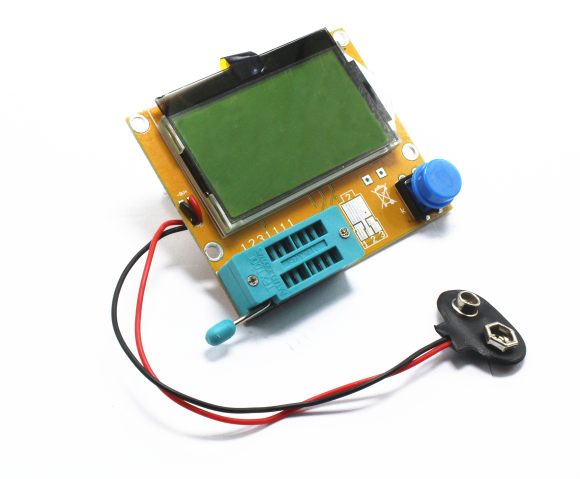

Цифровий ESR, LCR метер, тестер для конденсаторів T4 Mega328 використовується для перевірки і визначення параметрів елементів живлення, конденсаторів, резисторів, котушок індуктивності, діодів, NPN і PNP транзисторів, сімісторов і т.п. з подальшим виведенням цих параметрів на рідкокристалічний дисплей. Плюс до цього визначає номери і типи висновків.

Прилад сам визначає тип підключеного елемента і вимірює його.

Дозволяє проводити вимірювання:

- опору
- індуктивності
- омічний опір індуктивності
- ємності конденсатора (ОБОВ'ЯЗКОВО розряджається ПЕРЕД завмер)
- внутрішнього опору конденсатора ESR (ОБОВ'ЯЗКОВО розряджається ПЕРЕД завмер)
- автоматичне визначення терморегулятори і типу діодів і транзисторів (виводиться на екран)
- вимір коефіцієнта передачі струму бази біполярного транзисторів
- визначення напруги насичення біполярного транзистора
- вимір ємності затвора польового транзистора
- визначення напруги відкриття польового транзистора
- вимір падіння напруги на діоді
- вимір паразитної ємності діода

Характеристики:

- LCD екран 128 * 64 точок
- Прошивка на чіпі ATmega328p - v1.15UA
- Опір: 0.5Ω - 50MΩ
- Ємність: 25pF - 100000uF
- Індуктивність дросель: 0.01MH-20H
- Напруга живлення: Крона 9В
- Струм в режимі очікування: 0.02uA
- Робочий струм: 25mA

Відображає терморегулятори компонентів, графічний малюнок:
1) Транзистори - Біполярні, Польові.
2) Діоди.
3) Діодні збірки.
4) Світлодіоди.
5) Тиристори, Сімістори - Малопотужні.
6) Стабілітрони - напруга пробою до 4.5В.
7) Опір (R) - 0 ... 50 МОм, макс. дозвіл 0.01 Ом.
8) Конденсатори:
- Ємність (C) - 0 ... 100000 мкФ, макс. дозвіл 0.01 пФ;
- ESR макс. дозвіл 0.01 Ом;
- Вимірювання втрат Vloss (%)
9) Індуктивність (L): 10 мкГн - 20 Гн, макс. дозвіл 0.01 мГн;
Резонансний метод 0.1 мкГн - 2 мГн, макс. дозвіл 0.01мкГн.

Комплектація:

• Тестер - 1шт
• Батарейка(Крона) - 1шт
