Плата розширення ЧПУ, 3D принтер A4988 Ардуїно Arduino Uno CNC Shield v3

Перехід на сайт компанії

Ця плата дасть Вам змогу створити 3D принтер або ЧПК на базі недорогих і бюджетних плат Arduino UNO

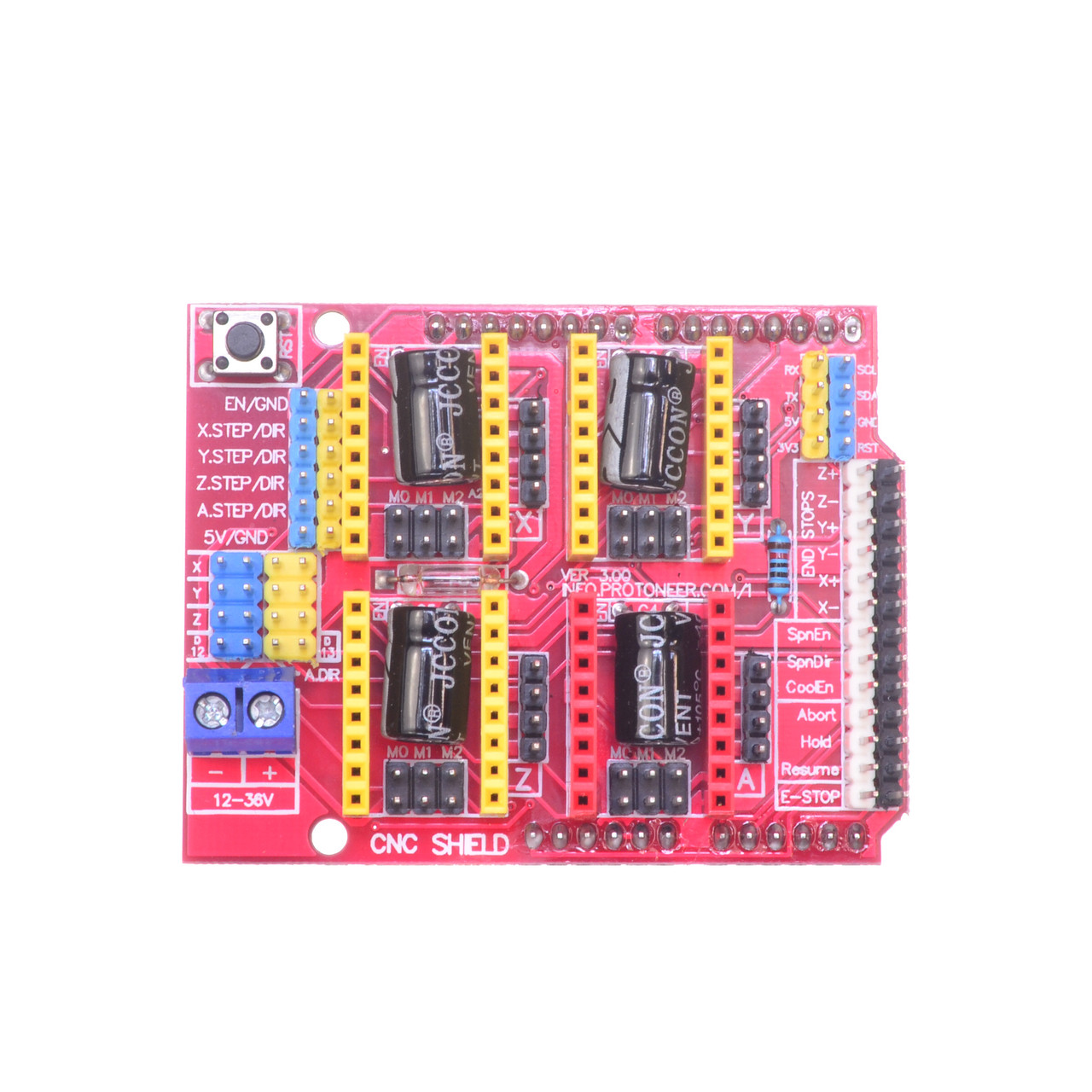

Плата розширення ЧПУ Arduino Nano CNC Shield v3.0 використовується для створення на основі контролера Arduino Nano (інших контролерів сумісних за типорозміром) верстатів із числовим програмним керуванням, 3D принтерів, гравірувальної або фрезерної машини т.п. Плата розширення CNC Shield ver. 3.0 може працювати з Arduino Nano і драйверами двигунів за допомогою програмного забезпечення  Arduino GRBL. Програмне забезпечення обмінюється інформацією з «залізом» за допомогою G-кодів.

Перед використанням CNC Shield ver. 3.0 потрібно встановити на Ваш комп'ютер програмне забезпечення Arduino GRBL.
Тепер потрібно підготувати до роботи CNC Shield ver. 3.0. Для цього нам знадобляться джампери (до комплекту постачання не входять). CNC Shield ver. 3.0 має чотири слоти, по 16 контактів кожен, для під'єднання чотирьох драйверів двигунів. Для під'єднання чотирьох крокових двигунів біля кожного слота є колодка, що складається з чотирьох контактів GND, STEP, DIR, VCC. Біля кожного слота для під'єднання драйвера двигуна є колодка, що складається із шести пінів для керування кроком двигуна. Ці колодки позначені на малюнку вище червоним кольором. Піни можна об'єднати в пари. Позначення пар пінів M0, M1, M2.
