Модуль 250W Підвищувальний перетворювач з обмежувачем струму Uin 8,5-48V, Uout 10-50V

Перехід на сайт компанії

Опис: Підвищувальний перетворювач з обмежувачем струму призначений для регулювання вихідної напруги та сили струму. Завдяки технічним параметрам цього конвертера, його можна використовувати як джерело живлення для потужних навантажень (світлодіодних матриць, підсвічування, ноутбуків тощо). Також його можна використовувати як лабораторний блок живлення з великою вихідною напругою постійного струму.

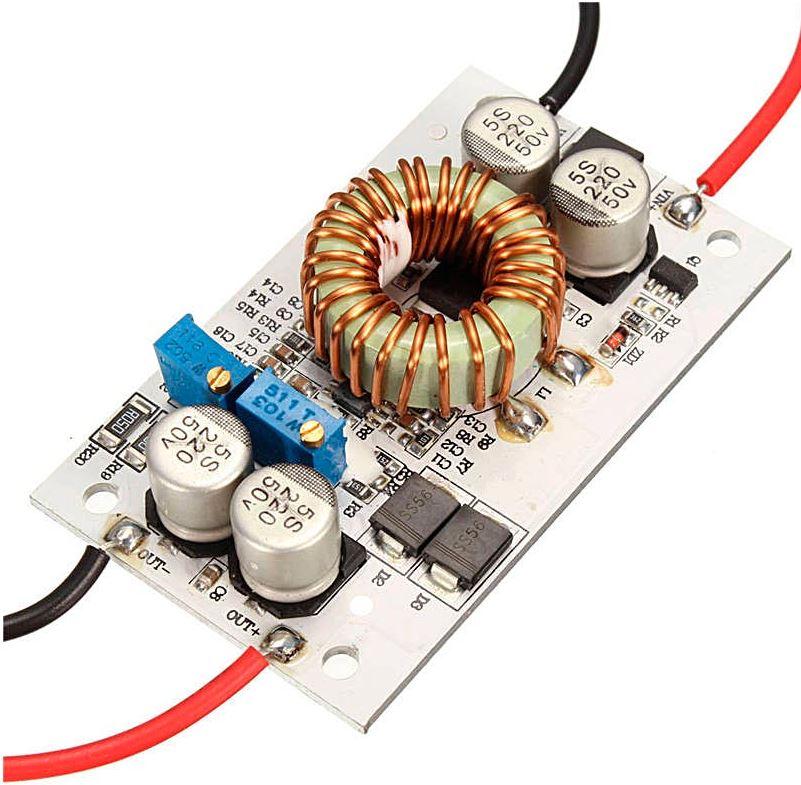

Особливістю цього перетворювача є його плата, яка зроблена не на текстоліті, а на алюмінієвій підкладці, , яка має гарний теплообмін. Як додаткове охолодження можна використовувати радіатор або вентилятор. Необхідно пам'ятати, що перед під'єднанням радіатора необхідно на місце встановлення нанести теплопровідну пасту, оскільки вона сильно підсилює теплообмін.

Плата модуля спроєктована на основі мікросхеми, 2 підстроєних резисторів, 4 твердотільних конденсаторів та інших допоміжних компонентів. Завдяки наявності твердотільних (полімерних) конденсаторів на виводах модуля, неабияк збільшується термін експлуатації перетворювача та поліпшується якість перетворення напруги постійного струму. Максимальна сила струму за додаткового охолодження становить 10 А, а потужність 250 Вт. Якщо немає охолодження максимального струму 6 А, відповідно потужність становить 150 Вт. ККД (коефіцієнт корисної дії) є в межах від 92 до 95%, а частота перетворення становить 150 кГц. Оскільки цей модуль є імпульсним перетворювачем напруги, під час роботи він може генерувати звуки (триск, дзижчання тощо). Призначення підстроєних резисторів:


R1 (справа):	регулюється вихідна напруга
R2 (ліворуч):	регулюється вихідна сила струму

До виведенням плати перетворювача напруги вже приєднані дроти за допомогою паяння. Призначення виводів плати:


IN+:	вхідна напруга 8,5-48 В
IN-:	«земля»
OUT+:	вихідна напруга 10-50 В
OUT-:	загальний провід пристрою

Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 8,5 до 48 В, а вихідної напруги від 10 до 50 В. Вхідна напруга модуля має бути меншою за значення вихідної напруги, оскільки модуль не має функції зниження напруги. Якщо вихідна напруга має значення нижче, ніж вхідна напруга, то вона буде практично рівною вхідному.

---

Технічні характеристики переробника:


Напруга вхідна, В	8.5...48
Напруга вихідна, В	10...50
Максимальний вихідний струм, А	6 (10 з примусовим охолодженням)
Максимальна потужність, Вт	150 (250 з примусовим охолодженням)
ККД, %	92 ... 96
Робоча частота, кГц	150
Робоча температура, °C	-40 ... +85
Розміри, мм	70 х 46 х 13
