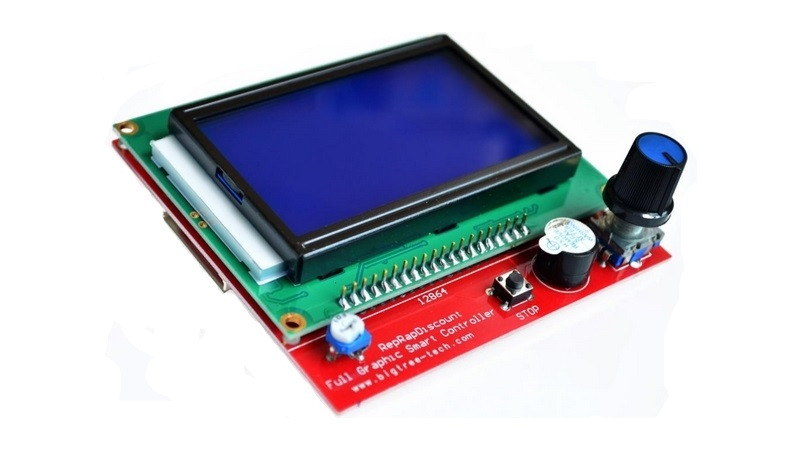

Дисплей із контролером для 3D принтера LCD12864 RAMPS ЧПУ V1.1

Графічний LCD-12864 екран з SD ридером і шилдом для під'єднання до RAMPS 1.4. Під'єднання набору LCD12864-RAMPS-1.4 і плати RAMPS до 3D принтеру повністю позбавляє потреби під'єднувати 3D принтер до комп'ютера через шнур USB. Моделі G-Code можуть завантажуватися безпосередньо через SD-карту, а LCD12864 екран і кнопки керування дають змогу контролювати хід поточного друку та за потреби змінювати її параметри.

Технічні характеристики

Тип дисплея: рідкокристалічний

Роздільна здатність дисплея: 128 на 64 точок

Розміри екрана: 72 х 40 мм

Регулятор контрастності

20-контактний інтерфейс під'єднання

Напруга живлення: 3 В або 5 В

Габарити модуля: 93.0 х 70.0 х 7.5 мм

Вага: 74 г.

Важливою особливістю набору LCD12864-RAMPS-1.4 є наявність кнопки екстреної зупинки друку. На платі є змінний резистор, яким регулюється контрастність дисплея LCD. Розміри набору LCD12864-RAMPS-1.4 і схема набору LCD12864-RAMPS-1.4 є на малюнках.

Набір LCD12864-RAMPS-1.4 містить: графічний LCD12864 екран, SD-ридер, ASLS-енкодер, адаптер для під'єднання до плати RAMPS і два шлейфи 10-pin (довжина провідників кожного шлейфа становить 40 см). Усі елементи набору LCD12864-RAMPS-1.4 легко під'єднуються одна до одної, а під'єднання до RAMPS займе у вас лічені секунди.

Набір LCD-дисплея сумісний із картами RAMPS версій 1.4. Підтримка дисплея LCD12864-RAMPS-1.4 прекрасно реалізована в прошивці Marlin.

Вбудований кардридер SD card дає змогу завантажувати G-Code моделі безпосередньо з SD-карток. Контролювати процес друку можна за допомогою LCD-дисплея й кнопок керування друком 3D принтера. Детальний опис процесу друку дивіться в розділі "Печати з SD-карти" інструкції з експлуатації 3D принтера Reprap Prusa Mendel i3.

Під'єднання

На задній стороні панелі керування LCD Full Graphic Smart Controller розташовано два гнізда для під'єднання шлейфів (в комплекті) позначені як EXP1 і EXP2, а також спеціальний слот для під'єднання SD карти (SD карта до комплекту не входить). Під'єднання панелі керування LCD Full Graphic Smart Controller до плати RAMPS 1.4 відбувається через спеціальний перехідник Smart Adapter (у комплекті). Гнізда на перехіднику (Smart Adapter) позначені як EXP1 і EXP2 для правильного під'єднання. Перехідник (Smart Adapter) під'єднується до RAMPS 1.4 через спеціальний роз'єм. У разі правильного під'єднання LCD12864-RAMPS-1.4 до RAMPS 1.4 і настроювання в прошивці екран LCD функціонуватиме, отримуючи живлення через під'єднаний USB кабель від комп'ютера. Резистор регулювання контрастності LCD-дисплея розміщений на лицьовій стороні плати з лівого боку.
