Радіоконструктор K133 реле часу
- Немає в наявності
- Код: 50934
65 ₴
Мінімальна сума замовлення на сайті — 100 грн
- +380 (50) 444-10-24
- +380 (63) 444-10-20

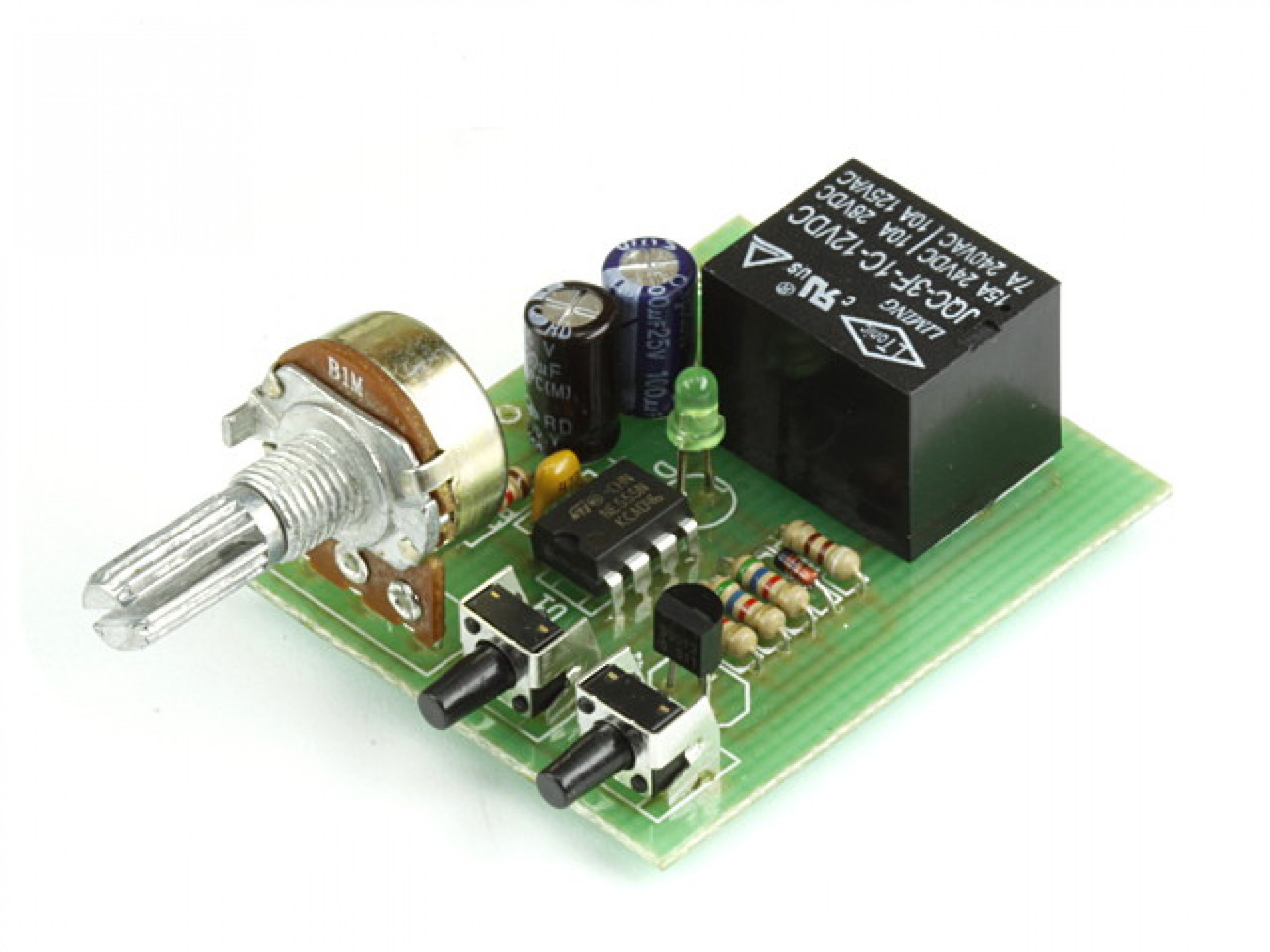

Радіоконструктор K133 являє собою найпростіше реле часу, що містить або вимикає навантаження на заданий користувачем час. Живиться від 12 В і здатний комутувати струми до 7 А.
Робота схеми K133Пристрій зібраний на інтегральному таймері 555, який керує реле К1. Затримка встановлюється змінним резистором R1 і регулюється в межах від 3 до 150 секунд. Мінімальний час визначається резистором R2, а максимальний — опором R1 і місткістю C1. За потреби для збільшення затримки С1 може бути встановлений більшою ємністю. Збільшення R1 не рекомендується. Кнопки SW1 і SW2 використовуються для зупинки та запуску реле відповідно, а згілодіод D1 сигналізує про увімкнене реле.
Напруга живлення, В: 12
Споживаний струм, мА: <50
Час затримки, сек: 3-150
Струм навантаження, А: до 7
- Ціна: 65 ₴
