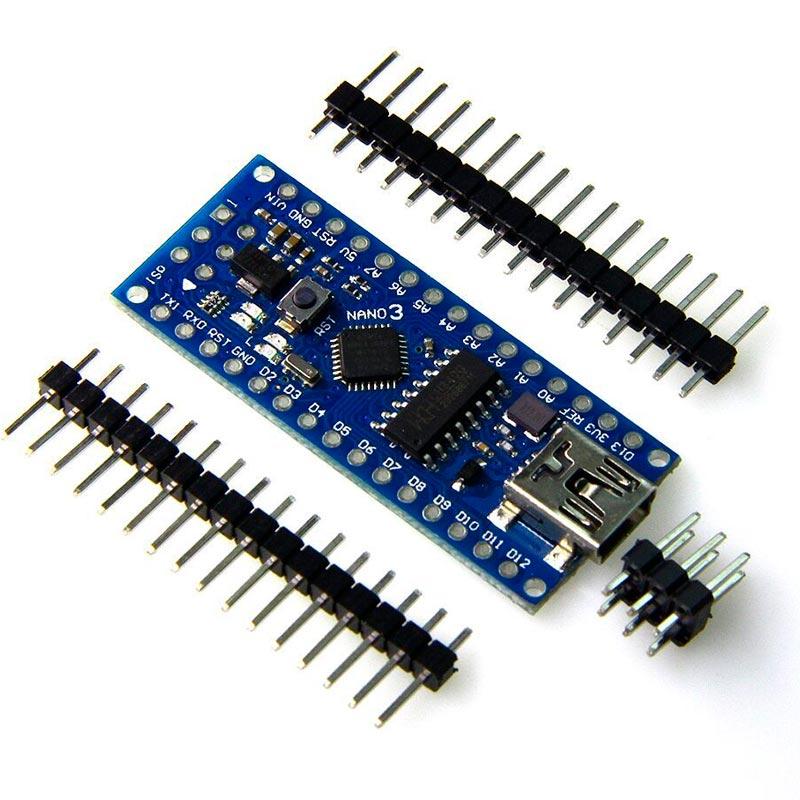

Arduino Nano V3.0 CH340G, ATmega168 програмований контролер, ардуїно нано

Перехід на сайт компанії

Мініатюрний модуль на основі популярного мікроконтролера ATmega168

Оптимально підходить для макетування із застосуванням безпаєчних макетних плат — контакти виведені на два боки з довгими краями плати, крок виведення 2,54 мм, відстань між сторонами 15 мм.

Вбудований завантажувач і перетворювач USB-COM на базі мікросхеми CH340 дають змогу оновлювати прошивку без використання програматора простим натисканням кнопки на комп'ютері. Однак за потреби його можна "прошити" будь-яким стандартним програматором зі стандартним 6-виводним інтерфейсом ISP.

Nano V3.0 CH340G є аналогом поширених модулів Nano V3.0 і відрізняється від них лише переробленою схемою перетворювача USB-COM, інтегрованого на плату. Замість мікросхеми FT232RL виробництва FTDI, у цій версії модуля застосована мікросхема CH340G, виробництва WCH.


Характеристики:

Мікроконтролер: ATmega168

Напруга ядра (логічні рівні): +5 вольтів

Напруга живлення за входом VIN (рекомендоване): +7...+12 вольтів

Гранично допустимий потенціал напруги живлення за входом VIN: +6...+20 вольтів

Цифрових входів/виходів: 14 (6 з них мають апаратний PWM)

Входів АЦП: 8

Максимально допустимий сумарний струм виведення/високий струм виведення: 40 мА

ППЗП (Flash Memory): 16 кбайт, з яких 2 кБ використовується під завантажувач

ОЗП (SRAM): 1 кбайт

EEPROM: 512 Байт

Тактова частота 16 МГц

Габаритні розміри: 45 х18 мм

Вага модуля 6 грамів
