Короткий опис:

MP3 модуль із пультом ДК призначений для програвання звукових файлів форматів MP3, APE та WAV. Пристрій має вбудований Bluetooth-модулем і цифровий FM-тюнер. MP3 модуль призначений для створення аудіосистем або поліпшення аудіокомплексів, які не можуть програвати файли формату MP3 (APE і WAV).

Текстова інформація пристрою зображається на яскравому семисегментному індикаторі.

На платі MP3 плеєра розташовані 6 кнопок керування.

Призначення кнопок:

• PLAY/PAUSE: зупиняє або відтворює звукові файли (у режимі FM змінює частоту сигналу)
• VOL-: зменшує гучність (перемикає звукові файли)
• VOL+: збільшує гучність (перемикає звукові файли)
• REPEAT: повторити трек
• EQ: вибирає режим еквалайзера (ROCK, JAZZ, Classic, NORMAL, BASS, POP)
• MODE: вибирає режим відтворення музики

Під час використання режиму USB (TF) рівень гучності змінюється тривалими натисканнями на кнопки VOL- і VOL+, а для перемикання звукового файлу необхідно короткочасно натиснути на них. Кнопка PLAY/PAUSE в цьому режимі просто зупиняє або відновлює відтворення. У режимі FM ця кнопка має інші властивості: за короткого натискання починає сканувати діапазон до станції впевненого приймання, а під час тривалого утримування її відновлюється відтворення або зупиняється приймання звукових сигналів.

За допомогою роз'ємів TF, USB і AUX під'єднується зовнішніх носіїв звукових файлів. Гніздо AUX являє собою послідовний вхід для під'єднання джерела аналогового сигналу за допомогою роз'єму 3,5 мм. На платі пристрою розташовані висновки для під'єднання зовнішньої антени для FM приймача.

MP3 плеєр має 3 режими роботи:

1. FM: приймає радіостанції FM-діапазону
2. BLUE: відтворює звукові файли за протоколом Bluetooth
3. LINE: відтворює звукові файли, записані на USB-носіці або карті пам'яті або з входу AUX

У комплекті з MP3 плеєром постачається пульт дистанційного керування, який дає змогу керувати пристроєм на відстані до 10 метрів. Приймає сигнали пульта інфрачервоний датчик, розташований біля LCD-дисплея. Як джерело живлення пульта необхідно використовувати батарейку «CR2032». На пульті розташовано 21 функціональна клавіша.

Призначення кнопок керування:

• ON/OFF: вмикає або вимикає пристрій
• MODE: вибирає режим відтворення музики
• MUTE: вимикає (вмикає) звук
• PLAY/PAUSE: зупиняє або відтворює звукові файли
• BACK: повертає попередній звуковий файл
• NEXT: відтворює наступний звуковий файл
• EQ: вибирає режим еквалайзера (ROCK, JAZZ, Classic, NORMAL, BASS, POP)
• VOL-: зменшує гучність
• VOL+ збільшує гучність
• U/SD/AUX: змінює тип носія
• 0 - 9: Керуванні кнопки

Живиться пристрій від зовнішнього джерела живлення постійного струму в діапазон від 8 до 12 В. На вході плеєра встановлений стабілізатор напруги 5 В.

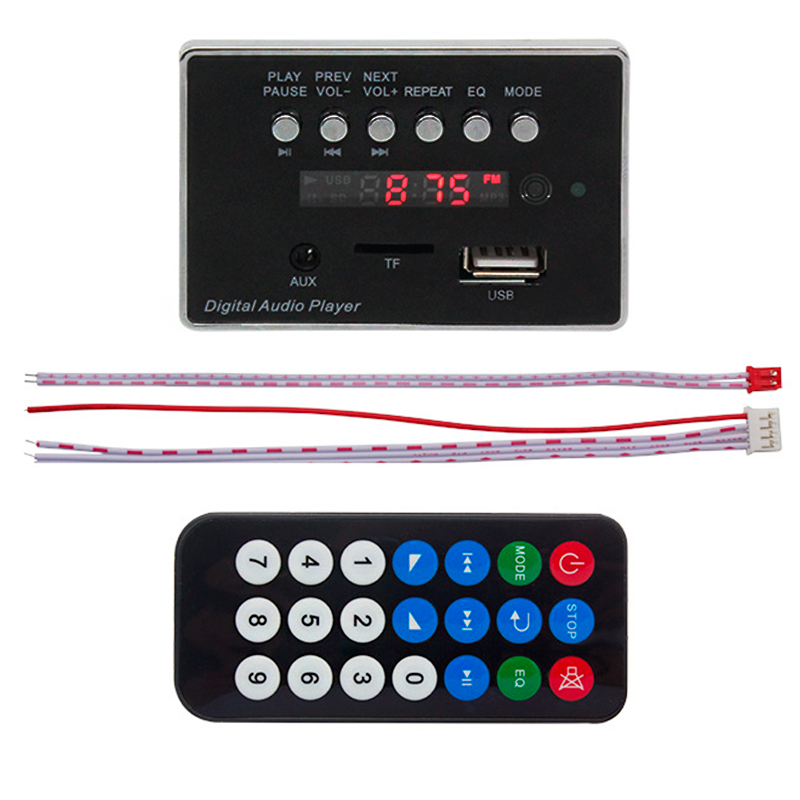

Комплект MP3 модуля складається з: MP3 плеєра, пульта ДК і дротів із конекторами для під'єднання.

Технічні характеристики пристрою:

Будьте гранично уважні під час під'єднання джерела живлення! Модуль не має захисту від переполюсування!
