Високоякісний попередній підсилювач для динамічного мікрофона (Модуль AD828)
- Немає в наявності
- Код: 51552
95 ₴
Мінімальна сума замовлення на сайті — 100 грн
- +380 (50) 444-10-24
- +380 (63) 444-10-20

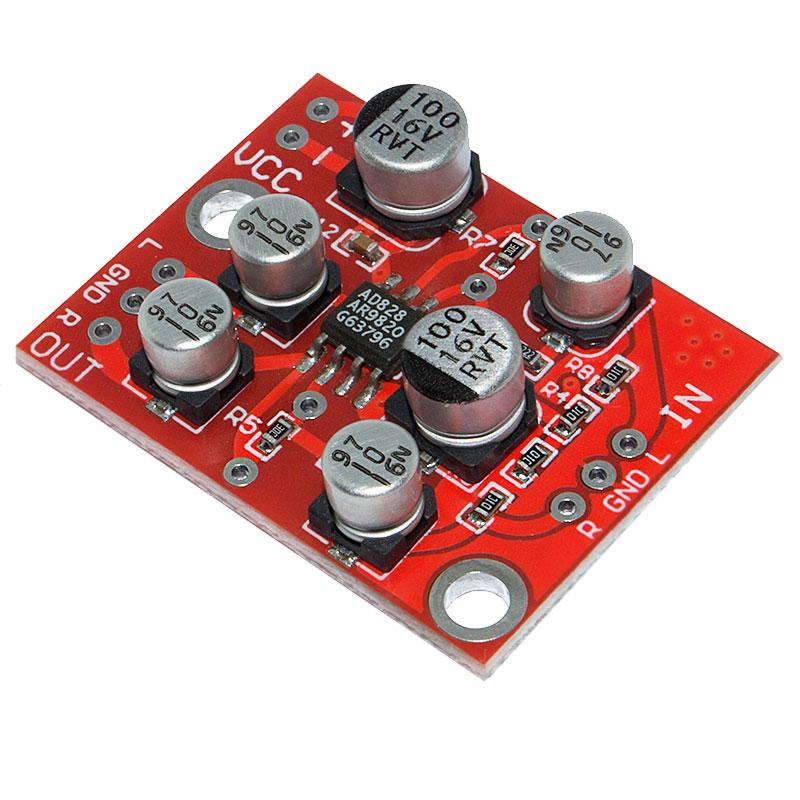

Модуль AD828 являє собою високоякісний стереофонічний передпідсилювач для динамічного мікрофона. Також модуль може використовуватися як попередній підсилювач для інших джерел звуку, яким потрібно підвищити рівень вихідного сигналу. Завдяки невеликим розмірам підсилювач можна використовувати й у портативних пристроях.
Передпідсилювач спроєктований на базі мікросхеми AD828. Мікросхема AD828 має 8 виводів і виготовлена в корпусі «SOIC-8». Оскільки цей модуль має дуже низький рівень шумів і гарне заглушення пульсації, він здатний забезпечити досить якісне передавання звуку. Швидкість наростання вихідної напруги становить 450 В/мкс. Посилення сигналу може досягти значення 80 дБ, а смуга частот до 100 МГц. Посилення лівого каналу визначається співвідношенням резисторів R5/R6, а правого каналу R7/R8. Модуль може забезпечити 2 В амплітуди у разі навантаження опором 10 Ом.
Джерело живлення й зовнішні пристрої під'єднуються до попереднього підсилювача за допомогою 8 виводів:
VCC: | напруга живлення |
GND: | «земля» |
MIC-IN R: | правий канал мікрофона |
MIC-IN L: | лівий канал мікрофона |
OUT R: | правий канал |
OUT L: | лівий канал |
Якщо використовується один канал, вхід другого каналу (неовикористаний канал) необхідно під'єднати до загального дроту (GND).
Подається напруга живлення від зовнішнього джерела живлення. Діапазон робочої напруги становить від 3,7 до 15 В. Щоб уникнути перешкод підсилювача рекомендується використовувати як джерела живлення: батареї, акумулятори або лінійні стабілізатори напруги
Основні | |
---|---|
Режим роботи підсилювача | З |
Виробник | ОГОЛОШЕННЯ |
