Програматор PIC контролерів K150 ICSP

Перехід на сайт компанії

Характеристики:

Тип модели: K150;

• мікроконтролер програматора: PIC16F628A;
• програмує мікроконтролери PIC з корпусами на 6, 8, 14, 20, 28 або 40 виводів;
• сумісність з ОС: Windows 98, 2000, NT, XP, 7, Win7 64 біти;
• ZIF-панель: 40 контактів, нульове посилення, ручка-фіксатор;
• роз'єм ICSP 6 контактів для під'єднання програматора до зовнішніх пристроїв за інтерфейсом ISP (внутрішнім програмуванням);
• світлодіодні індикатори: програмування та живлення;
• показник робочої напруги: 5 В, постійний струм;
• кварц на плате: на 6 МГц;
• кабель USB А — В довжину: 1 м;
• габарити (довжина х ширина х висота): 8,5 х 4,8 х 1,5 см;

Комплектація:

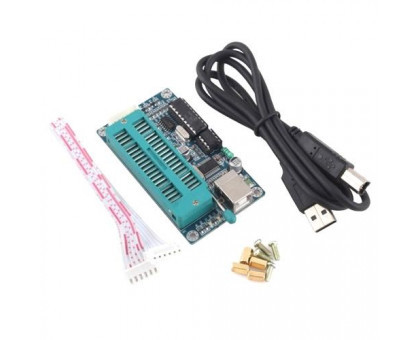

1.     USB-програматор K150 ICSP для контролерів PIC, антистатичне паковання;
2.     кабель USB А – В;
3.     4 монтажні стійки

 USB-програматором K150 користуються, коли необхідно запрограмувати та відлагодити застосунки мікроконтролера PIC.
Щоб скористатися програматором USB K150 ICSP для контролерів PIC, під'єднайте пристрій до ПК за допомогою кабелю USB А — В. Після виявлення комп'ютером нового зовнішнього USB-пристрою будуть знайдені та встановлені драйвери. Якщо ОС не впоралася зі встановленням драйверів самостійно, Вам доведеться їй допомогти, зробивши це вручну. У програматора загориться світлодіод L3 червоного кольору. Потім Ви встановите на ПК програми, які керуватимуть програматором і програмуванням (наприклад, чудово підходить для цих цілей DIY K150, однак існують й інші гарні програми).
Якщо під час програмування мікроконтролера Ви збираєтеся залучити ZIF-панель програматора, підніміть фіксаторну ручку для відкриття пазів, у які встановлюватимете мікроконтролер. Від'єднайте кінцевий пристрій від програмованого мікроконтролера, вставте мікроконтролер у пази програматора згідно з ключем, який вказує на фіксаторну ручку. Після цього за допомогою опускання ручки-фіксатора закріпіть мікроконтролер.
Якщо під час програмування мікроконтролера Ви плануєте скористатися роз'ємом ICSP, встановіть конектор шлейфа ICSP до упору в гніздо ICSP на програматорі, а іншим конектором шлейфа під'єднайте кінцевий пристрій до роз'єму ICSP.
Здійсніть запуск середовища програмування на ПК і розпочинайте роботу. Під час програмування має блимати світлодіод L1.
Якщо хочете зафіксувати програматор на площині, скористайтеся монтажними стійками та шурупами, наявними в комплекті. Плата обладнана чотирма отворами.
Програматор сумісний із мікроконтролерами PIC, у яких кількість контактів не перевищує 40:
    - серия 10: PIC10F202, PIC10F200, PIC10F204, PIC10F220, PIC10F206, PIC10F222;
    - серія 12C: PIC12C508A, PIC12C508, PIC12C509, PIC12C671, PIC12C509A, PIC12C672, PIC12CE519, PIC12CE518, PIC12CE674, PIC12CE673;
    - серия 12F: PIC12F509, PIC12F508, PIC12F629, PIC12F675, PIC12F635, PIC12F683;
    - серия 16C: PIC16C554, PIC16C505, PIC16C558, PIC16C62, PIC16C61, PIC16C62A, PIC16C63, PIC16C62B, PIC16C63A, PIC16C64A, PIC16C64, PIC16C65, PIC16C65B, PIC16C65A, PIC16C66, PIC16C67, PIC16C66A, PIC16C620, PIC16C621, PIC16C620A, PIC16C621A, PIC16C622A, PIC16C622, PIC16C71, PIC16C72, PIC16C71A, PIC16C72A, PIC16C73A, PIC16C73, PIC16C73B, PIC16C74A, PIC16C74, PIC16C74B, PIC16C77, PIC16C76, PIC16C710, PIC16C712, PIC16C711, PIC16C716, PIC16C765, PIC16C745, PIC16C773, PIC16C83, PIC16C774, PIC16C84;
    - серия 16F: PIC16F506, PIC16F505, PIC16F54, PIC16F59, PIC16F57, PIC16F627, PIC16F627A, PIC16LF627A, PIC16F628, PIC16F628A, PIC16LF628A, PIC16F630, PIC16F631-1, PIC16F631, PIC16F636, PIC16F639, PIC16F636-1, PIC16F639-1, PIC16F676, PIC16F648A, PIC16F677, PIC16F684, PIC16F677-1, PIC16F685, PIC16F687, PIC16F685-1, PIC16F687-1, PIC16F689, PIC16F688, PIC16F689-1, PIC16F690-1, PIC16F690, PIC16F716, PIC16F73, PIC16F72, PIC16F74, PIC16F77, PIC16F76, PIC16F737, PIC16F767, PIC16F747, PIC16F777, PIC16F84, PIC16F83, PIC16F84A, PIC16F88, PIC16F87, PIC16F818, PIC16F870, PIC16F819, PIC16F871, PIC16F873, PIC16F872, PIC16F873A, PIC16F874, PIC16LF873A, PIC16F874A, PIC16F876A, PIC16F876, PIC16F877A, PIC16F877;
    - серия 18: PIC18F248, PIC18F242, PIC18F252, PIC18F442, PIC18F258, PIC18F448, PIC18F458, PIC18F452, PIC18F1220, PIC18F2220, PIC18F1320, PIC18F2320, PIC18F4210, PIC18F2321, PIC18F2331, PIC18F2455, PIC18F2450, PIC18F2480, PIC18F2515, PIC18F2510, PIC18F2520, PIC18F2550, PIC18F2525,  PIC18F2580, PIC18F2610, PIC18F2585, PIC18F2620, PIC18F4220, PIC18F2680, PIC18F4320, PIC18F6621, PIC18F6525, PIC18F8525, PIC18F2331, PIC18F8621, PIC18F2431, PIC18F4431, PIC18F4331, PIC18F2455, PIC18F4455, PIC18F2550, PIC18F4550, PIC18F2580, PIC18F4580, PIC18F2420, PIC18F2620, PIC18F2520, PIC18F6520, PIC18F6720, PIC18F6620, PIC18F6585, PIC18F8585, PIC18F6680, PIC18F8680.
Програматором керують із ПК через керівні програми — наприклад, DIY K150.
У програматора K150 ICSP для контролерів PIC є 3 роз'єми, які забезпечують під'єднання до ПК, мікроконтролера та шлейфу ICSP:
- до ПК програматор під'єднують за стандартним інтерфейсом USB через роз'єм USB типу B;
- мікроконтролери під'єднують до ZIF-панелі, у якої 40 контактів, нульове посилення та ручка-фіксатор;
— із зовнішніми пристроями програматор з'єднують через інтерфейс ISP, використовуючи роз'єм ICSP на 6 контактів: PGC, NC, PGD, VCC, GND, VPP.
USB-програматор K150 ICSP для контролерів PIC живиться від ПК за допомогою кабелю USB А — В або його забезпечує енергією блок живлення, напруга якого 5 В
