Цифровий міні осциллограф DSO150 NANO3 Набір для збирання

Перехід на сайт компанії

Набір для збирання осцилографа на базі контролера ARM Cortex-M3 (STM32F103C8) з TFT дисплеєм 2.4 дюйма. Унаслідок складання Ви отримаєте простий і надійний осциллограф, за допомогою якого можна переглянути форму сигналу,  частоту, період, ширину імпульсу та ін.  Відбивається дані Максимальні/Мінімальні/Середні/Пикові значення амплітуди електричних сигналів. Це чудовий набір як для новачків, так і для досвідчених ентузіастів.

Особливості:

• Мікроконтролер:  ARM Cortex-M3 (STM32F103C8)
• Дисплей: 2.4-дюймовий TFT
• Можливість розширення можливостей: може використовуватися як міліметри, даталоггер
• Синхронізація: ручна, автоматична та тригерна
• Додаткові функції: заморожування зображення сигналу
• Тестовий сигнал: меандр 1 Гц/3.3
• Показ параметрів сигналу: на дисплеї
• Функція запам'ятовування форми сигналу: є

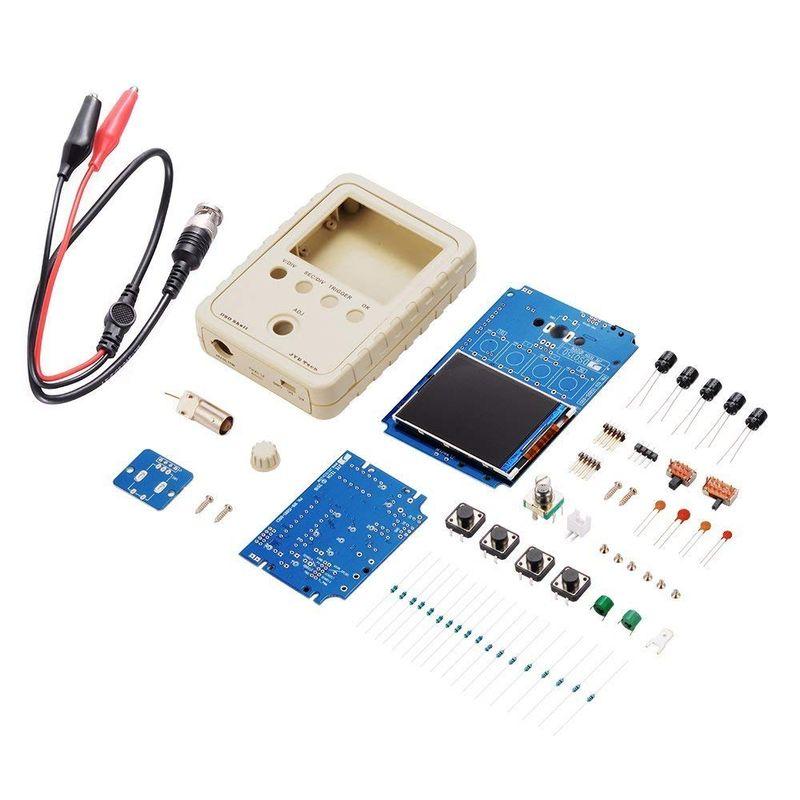

• SMD деталі вже розпаяні, залишилося запаяти тільки великі деталі (див. фото)

Технічні характеристики:

• Максимальна частота дискретизації: 1 MSa/s
• Точність: 12 бітів
• Розмір буфера вибірки: 1024 байт
• Аналогова смуга пропускання: 0-200 кГц
• Вертикальна чутливість: 5 мВ/діл - 20В/діл
• Вхідний опір: 1MΩ/20pF
• Максимальна вхідна напруга: 50Vpp (дільник 1:1)
• Діапазон розгортки: 10мкс/діл-500 сек/дік
• Напруга живлення: 9 В постійного струму (від 8 до 10 В)
• розміри основної плати: 94 * 65 мм
• розміри аналогової плати: 65 * 47 мм
• розміри екрана: 52 * 40 мм
• розміри паковання: 120 * 85 * 60 мм
• маса з упаковкою: 188 гр

Комплектація:

1. Комплект для складання цифрового осцилографа DSO150
2. Щуп
3. Пластмасовий корпус
4. Інструкція користувача (англійською мовою)
