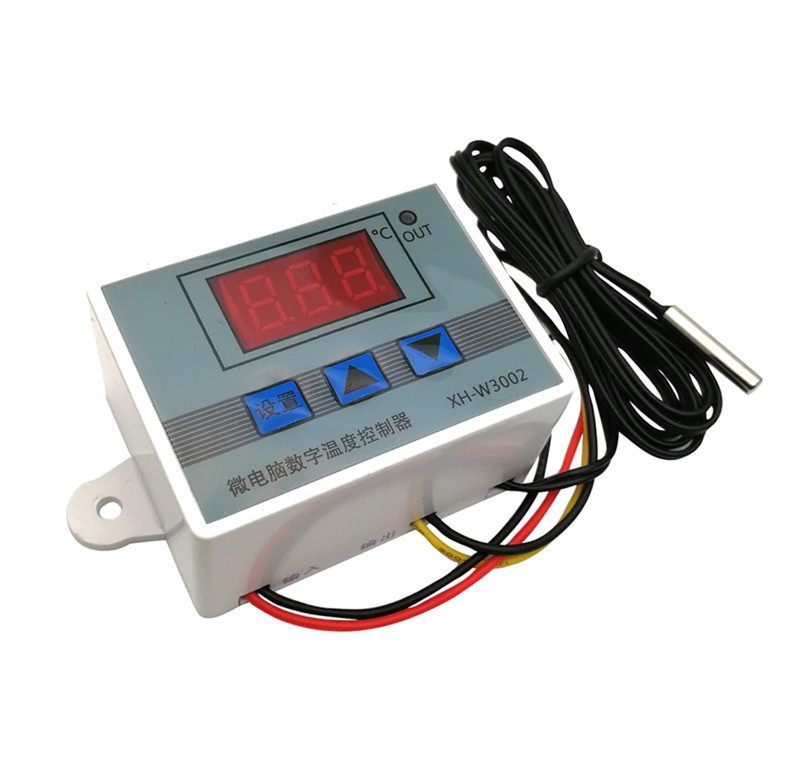

Загальна характеристика: XH-W3002
Пристрій спроєктований на базі популярного мікроконтролера STM8S003F3P6, якісного LED-дисплея та інших допоміжних компонентів. Контролер слугує для зняття вимірювань поточної температури довкілля за допомогою виносного вологонепроникного датчика температури та порівняння отриманих значень із заданими параметрами. Діапазон вимірювання температури довкілля становить від -50 до +110 °C. За допомогою LED-дисплею відбувається візуалізація поточної температури довкілля та пунктів меню. Пристрій може працювати у 2 режимах: охолодження (З) і нагрівання (H). На основі зазначеного режиму електромагнітне реле вмикає або вимикає навантаження, під'єднане до пристрою.
Під'єднання пристрою:
Живлення й навантаження під'єднуються до пристрою за допомогою 4 дротів:
Червоний: | напруга живлення пристрою 24 В |
Чорний (з червоним): | «земля» |
Жовтий: | під'єднується навантаження |
Чорний (з жовтим): | загальний дріт навантаження |
Також на платі терморегулятора розташовані 3 кнопки:
SET (иероглифы): | після натискання відкриває меню пристрій або зберігає зміни |
«Стрілка вгору»: | збільшує значення параметрів |
«Стрілка вниз»: | зменшує значення параметрів |
Програмування пристрою:
Під час подавання напруги на пристрій, дисплей показує поточну температуру довкілля. Для того, щоб відкрити меню, необхідно утримувати кнопку з каніпом (SET) упродовж 5 секунд поки не з'явиться пункт меню. Після чого можна переміщатися меню за допомогою кнопок «стрілка вгору» и «стрілка вниз». Для того щоб вибрати потрібний пункт меню, потрібно короткочасно натиснути на кнопку SET. Щоб зберегти змінені параметри налаштування, необхідно натиснути кнопку SET або не взаємодіяти з пристроєм упродовж 5 секунд. Всі збережені параметри після вимкнення терморегулятора залишаються в пам'яті мікроконтролера.
Меню пристрою складається з 4 пунктів:
P0: | верхня межа встановлення температури -50 до +110 °C |
P1: | Нижня межа встановлення температури -50 до +110 °C |
P2: | калібрування датчика від -10 до +10 °C |
P3: | затримка увімкнення/вимкнення активації реле 0-10 с |
Натискання на кнопки та увімкнення пристрою супроводжуються звуковими сигналами.
Аварійна індикація:
«LLL»: | виносний датчик температури не під'єднаний до пристрою |
«HHH»: | температура вище або нижче заданого діапазону |
«---»: | спрацювала захист від перегрівання |
Скидання до заводських налаштувань:
- Від'єднати живлення пристрою.
- Одночасно утримувати кнопки «стрілка вгору» та «стрілка вниз».
- Під'єднати живлення, після чого на дисплеї зобразиться значення «888», яке повідомляє про успішної операції.
Живлення пристрою:
Пристрій працює від зовнішнього джерела живлення. Напруга живлення терморегулятора становить 220 В.
Комплект пристрою:
До комплекту входить виносний вологонепроникний датчик температури.
Основні | |
---|---|
Принцип дії | Електронний |
Одиниця виміру | °С |
Мінімальний діапазон вимірювань | -50 |
Максимальний діапазон вимірювань | 110 |
Час відгуку | 0.5 сек |
Монітор | |
Монітор | LCD |
Збереження значення на дисплеї | Так |
Підсвічування дисплея | Так |
Користувальницькі характеристики | |
Тип | Цифровий |
Виробник | XH |
