BMS Контролер заряду-розряду для 3 Li-Ion 18650 HX-3S-D01 10A 11.1-12.6V
- Немає в наявності
- Код: 51805
120 ₴
+380 (97) 444-10-24
- +380 (50) 444-10-24
- +380 (63) 444-10-20
повернення товару протягом 21 дня за домовленістю
BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряджання/розряджання батареї тощо.
К модулю HX-3S-D01 можна під'єднати одночасно три акумулятори (18650). Також на сайті можна придбати BMS контролер заряду-розряджання для 2 Li-Ion акумуляторів 18650 HX-2S-D01 8A 7.4V. Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) і захист від перерозряджання (перезаряджання). Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 10 А, а струм спокою досягає до 10 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,7 В.

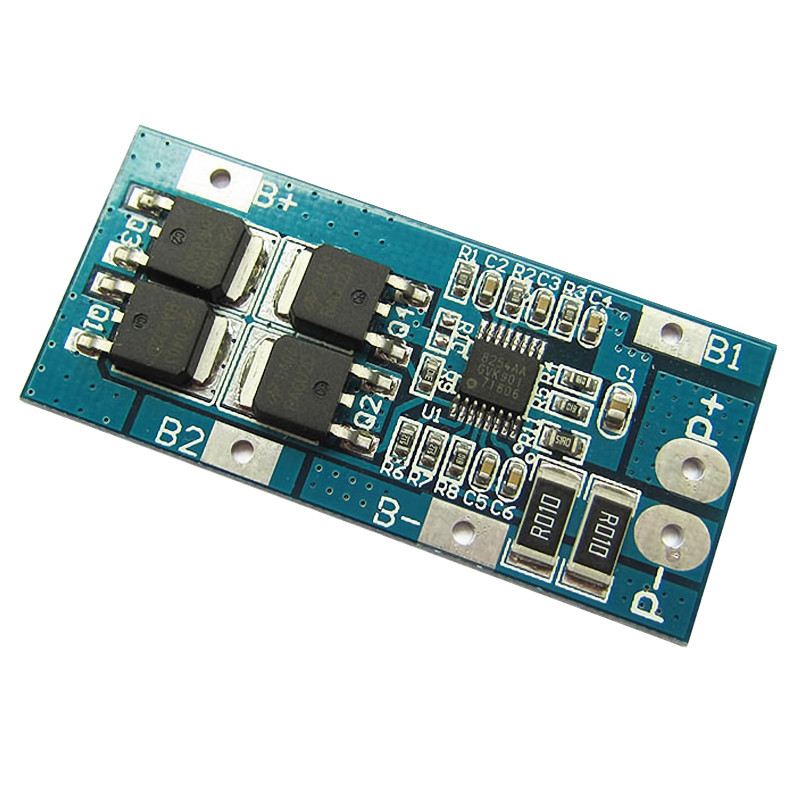

Модуль контролер заряду-розряду акумуляторів HX-3S-D01 має 6 виведень:
К модулю HX-3S-D01 можна під'єднати одночасно три акумулятори (18650). Також на сайті можна придбати BMS контролер заряду-розряджання для 2 Li-Ion акумуляторів 18650 HX-2S-D01 8A 7.4V. Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) і захист від перерозряджання (перезаряджання). Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 10 А, а струм спокою досягає до 10 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,7 В.
Модуль контролер заряду-розряду акумуляторів HX-3S-D01 має 6 виведень:
B+: | позитивний полюс акумулятора |
B-: | негативний полюс акумулятора |
B1: | середня точка збирання 1 і 2 акумуляторів |
B2: | середня точка збирання 2 і 3 акумуляторів |
P-: | негативна клема заряду/розряджання |
P+ | Позитивна клема заряду/розряджання |
У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.
Діапазон напруги живлення модуля становить від 11,1 до 12,6 В. Для заряду можна використовувати підвищувальний перетворювач напруги з обмежувачем струму. Зверніть увагу, що цей модуль не є зарядним пристроєм.
Технічні характеристики модуля:
Модель | HX-3S-D01 |
Максимальна напруга заряду акумулятора, В | 4,25 ... 4,35 |
Напруга розряду акумулятора, В | 2,7 |
Напруга живлення, В | 11,1 ... 12,6 |
Максимальний робочий струм, А | 10 |
Розміри модуля, мм | 53 х 23 х 4 |
Характеристики
Основні | |
---|---|
Режим роботи підсилювача | З |
Виробник | S&D |
