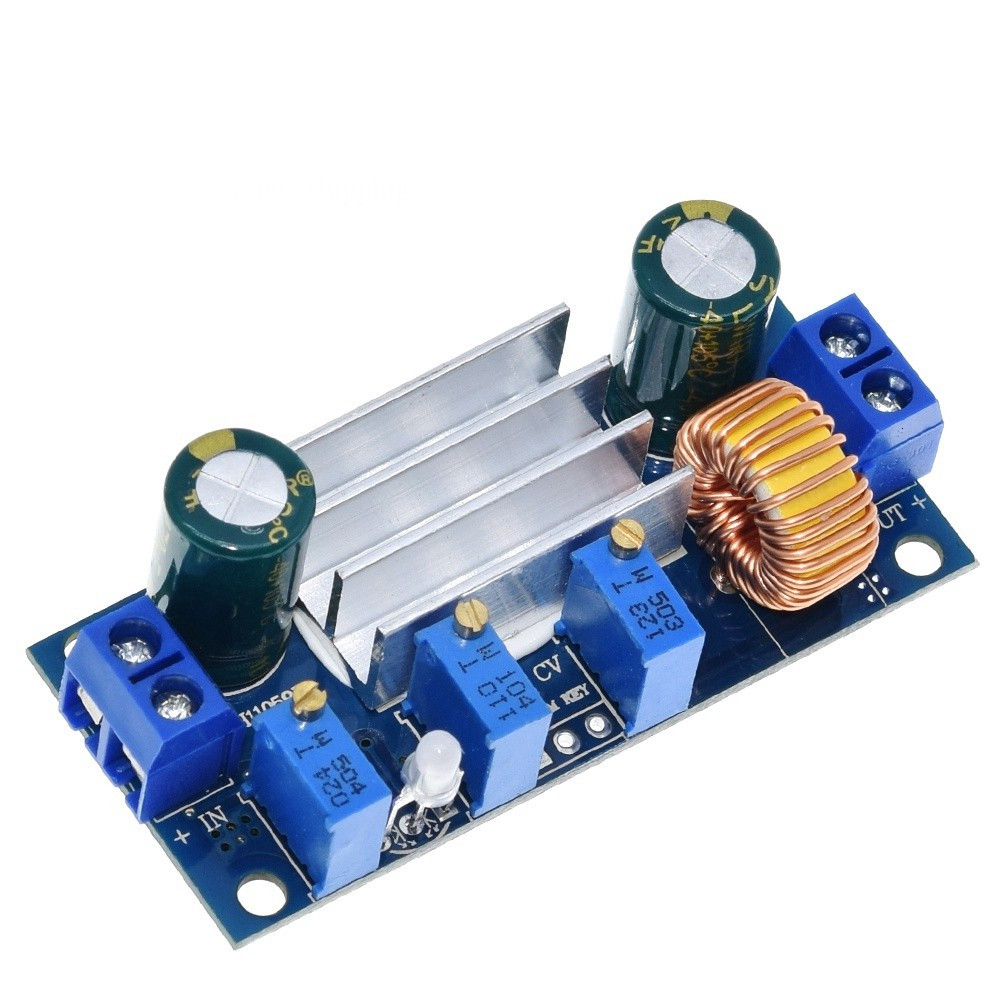

Регульований знижувальний перетворювач напруги XL4005 CC/CV 4.5-30V

Перехід на сайт компанії

Імпульсний стабілізатор, що поєднує функції джерела струму та напруги, а також зарядного пристрою. Перетворювач застосовується для живлення LED-ламп, стрічок, заряду акумуляторів постійним струмом і напругою з індикацією обмеження струму, завдяки цій функції, його можна використовувати як універсальну зарядку для практично будь-яких акумуляторів.

Має три основні застосування:

1) Блок живлення із захистом від перевантаження струмом. Лівий потенціометр встановлює необхідну напругу, правий потенціометр виставляє межу спрацьовування струмового захисту.

2) Драйвер світлодіода. Лівий потенціометр виставляє напругу (заповідно вище, ніж падіння напруги на світлодіоді). Правий потенціометр виставляє номінальний струм через діод.

3) Зарядний пристрій. Лівий потенціометр виставляє кінцеву напругу заряду акумулятора. Правий потенціометр виставляє номінальний струм заряду. Середнім потенціометром можна виставити струм "крапельного" дозаряджання.

Режими роботи індикуються двоколірним світлодіодом.

Характеристики:
Вхідна напруга: 4.5-30V
Вихідна напруга: плавне регулювання (0.8-30V)
Мінімальна різниця напруг: 2V
Вихідний струм: номінальний 0,1-5A (токовий вихід за замовчуванням 3A).
Якщо вихідне навантаження понад 15 Вт потрібне додаткове охолодження
Розмір: 60х27х27 мм.
Ефективність перетворення: до 92% (чим вища вихідна напруга, тим вища ефективність)
Захист від короткого замикання
Захист від перегрівання
Робоча температура: -40...85 С
