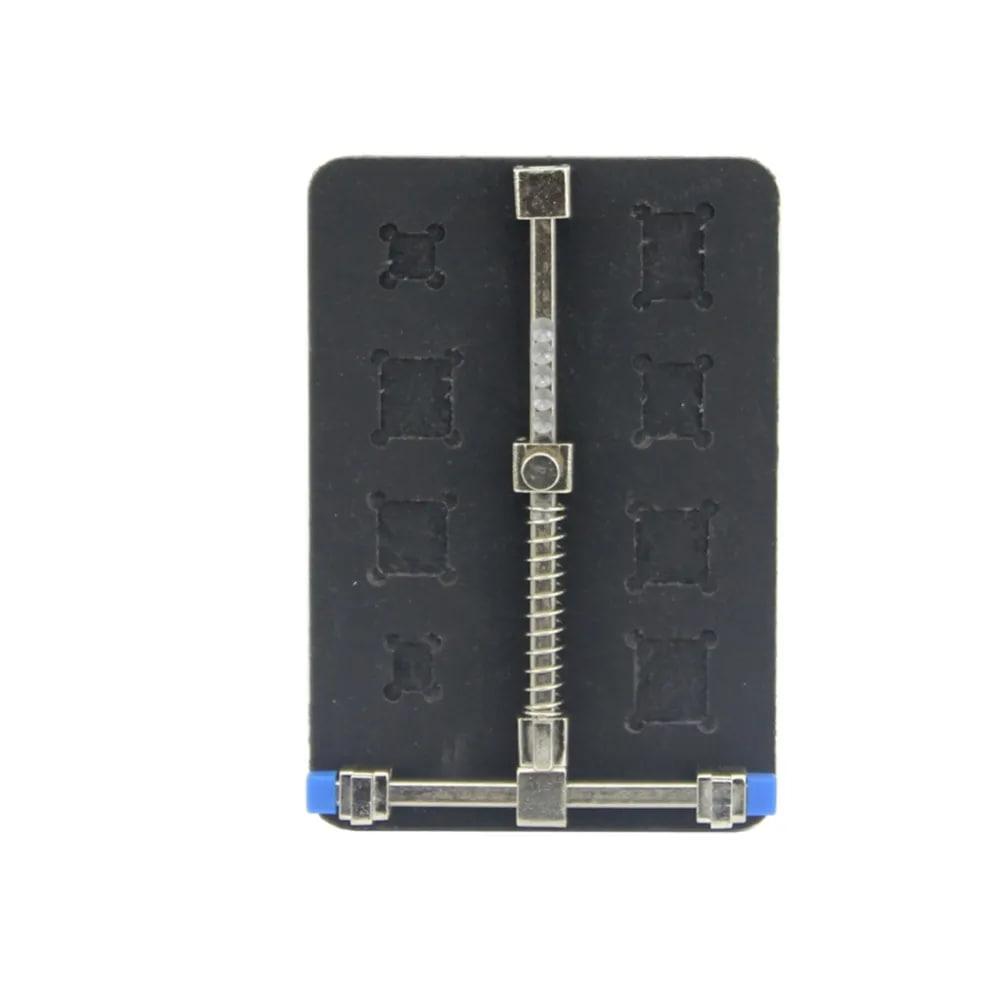

Тримач для плат TE-071A композитний монтажний столик для паяння, затискач

Перехід на сайт компанії

Основа — сталева пластина, нікельована. Масивна, завтовшки 3 мм.
Покрита термостійкою накладкою з карбонового композиту.
Товщина накладки 3 мм, у ній відформані гнізда для BGA-чипів.
Накладка не тільки витримують високу температуру, але й має низьку теплопровідність. Термоізоляційна накладка мінімізує передавання тепла основою. Таке ізольоване теплопередавання спрощує прогрівання чипів, укладених у гнізда.
Маса пристосування понад 400 грамів, додаткове кріплення до столу не потрібне.
Напрямні фіксатори — із суцільного металевого квадратного прутка.
На поздовжній напрямний упор підпружинений і забезпечений стопорним гвинтом.
Упори мають пази для фіксації плати. Товщина паза 1,2 мм, але за потреби нескладно буде збільшити пази. Упори виготовлені з алюмінію.

На поверхні основи відшитомовані гнезда-поглиблення для роботи з BGA-чипами:
NANO - 17,2 х 12,2 мм
A11 — 15,1 х 14,35 мм
A9 — 15,0 х 14,8 мм
A8- 14,5 х 13,8 мм
CBA — 9,3 х 9,3 мм
PCIE — 14,95 x 12,05 мм
A10 — 15,95 x 14,75 мм
BGA - 10,2 x 8,0 мм
Характеристики:
розмір основи: 130 х 90 мм
матеріал основи: сталь + композит
товщина основи: 3 мм
мінімальна ширина плати: 50 мм (по поздовжній напрямній)
максимальна ширина плати: 80 мм (по поздовжній напрямній)
максимальна товщина плати: 1,2 мм
вага: 410 мм
