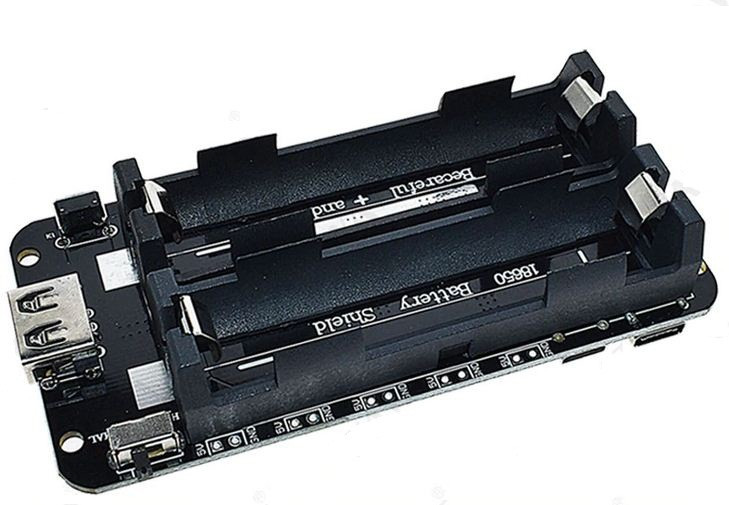

Модуль автономного (аварійного) живлення 2 А на 2х 18650 з USB-виходом

Перехід на сайт компанії

Модуль автономного живлення являє собою поєднаний зарядний пристрій літієвого акумулятора та підвищувального перетворювача напруги з 3 В на 5 В, який підходить для живлення 3 В і 5 В пристроїв: контролери Arduino, мінікомп'ютери Orange Pi, Raspberry Pi, а також інші мобільні ґаджети, слугуючи як автономне джерело живлення.

Для вимкнення вихідної напруги 5 В на платі встановлений малогабаритний вимикач. Тепер не доведеться виймати шнур живлення з Raspberry Pi для його вимкнення)

Для під'єднання додаткових споживачів на платі передбачені по 3 пари контактних майданчиків із напругою 3 В і 5 В.

Під час увімкнення або вимкнення живлення через USB Type-C роз'єм модуль короткочасно вимикає вихідну напругу. Цей фасадний факт не дасть змогу використовувати цей модуль як джерело безперебійного живлення. У попередній версії модуля (з micro-USB роз'ємом живлення) цієї особливості немає.

Внимание! Дотримуйтеся полярності під'єднання зарядного пристрою й акумулятора! У разі неправильного під'єднання пристрій вийде з ладу!

Характеристики:

• Тип акумулятора: 18650 Li-Ion (без захисту)
• Напруга зарядного пристрою: від 5 В до 8 В
• Вихідні напруги:
  • 3 В — безпосередньо з акумулятора через захисний пристрій
  • 5 В — через підвищувальний перетворювач.
• Максимальний вихідний струм:
  • Вихід 3 В — 1 А
  • Вихід 5 В — 2 А
• Максимальний струм заряджання: 1А
• Тип вхідного роз'єму: micro-USB
• Тип вихідного роз'єму: USB-A
• Захист від неправильного під'єднання:
  • Зарядного пристрою — немає
  • Акумулятора — немає
  • Споживачів 3 В — немає
  • Споживачів 5 В — від перевантаження й короткого замикання
• Габаритні розміри:
  • Друкована плата: 29,5 х 99,5 х 19 мм
  • Усього пристрою: 30 х 116 х 20 мм
