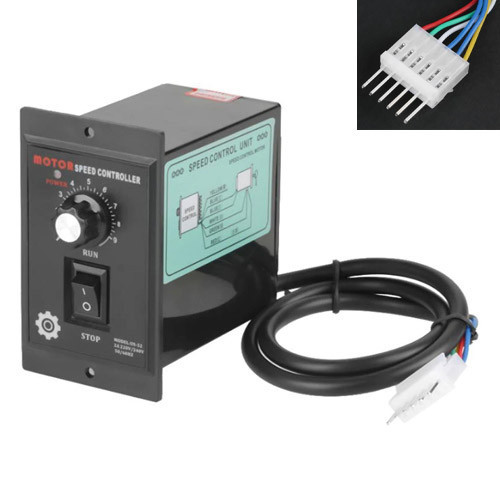

Регулятор обертів двигунів US-52

РЕГУЛЯТОР ОБОРОТІВ US-52 МОДУЛЬНОГО ТИПА ДЛЯ КОЛЕКТОРНИХ ЕЛЕКТРОДВІГАТЕЙ ДО 400 ВТ

Модуль регулятора обертів колекторного електродвигуна  US-52 призначений для керування обертами двигунів з  таходатчиком (тахогенератором) потужністю до 400 Вт. Представлений модуль US-52 забезпечує плавне регулювання обертів двигуна та підтримує його потужність у разі появи навантаження. Підтримка потужності відбувається завдяки здійсненню зворотного зв'язку плати пристрою з двигуном через таходавач. Застосування цього модуля можливе в різних сферах, де використовується колекторний електродвигун. З урахуванням того, що такі двигуни масово застосовувалися в пральних машинах упродовж десятиліть, а потім виведені з експлуатації ми вважаємо, що цей регулятор обертів колекторного електродвигуна ще довго буде потрібний для створення різних пристроїв і механізмів. Крім того, цей регулятор широко застосовується в різних верстатах промислового виробництва, а отже, буде потрібний для їхнього ремонту в разі зламання.  Це і свердлильні, фрезерні та граверні верстати автоматика відкриття-закриття воріт, системи вентиляції, шліфувальні пристрої, змішувачі та багато іншого.

⚠ Внимание ❗ Під час під'єднання двигунів потужністю 200 Вт і більше ми настійно рекомендуємо додатково встановлювати радіатор для охолодження симізора, оскільки Китайські товариші не втомилися це зробити задля економії.

Оскільки модуль US-52 Китайського виробництва, то приділяємо увагу їхнім публічним даним: Цей текст доступний із китайської мови машинним методом.

Особливості:
Цей регулятор швидкості обертання двигуна підходить для керування двигуном AC220V 50 HZ.
Діапазон регулювання швидкості становить 90-14 000 об/хв 50 Гц,
Підходить для систем пакування, механізмів друку, ліній фасування харчових продуктів, електроніки, КІПіА, медичного обладнання, ліній виробництва одягу, для пристроїв керування швидкістю. Контролер використовує електронні схеми високої якості й інтегровані компоненти для довговічності. Він має невеликий розмір, високу точність, широкий діапазон контролю швидкості та тривалий термін експлуатації.

Технічні характеристики модуля регулятора обертів колекторного електродвигуна  US-52:

• Напруга живлення: AC220V50/60 hz
• Номінальна потужність до 400 ватів
• Температура довкілля: -10 ~ + 50 °C;
• Відносна вологість: <90%;
• Діапазон регулювання швидкості: 90-14 000 об/хв за 50 Гц
• Вага: 295 г

Спосіб застосування:
1. Вимкніть живлення, під'єднайте його відповідно до схем увімкнення дротів на роз'ємі і переконайтеся, що з'єднання під'єднані коректно.
2. Добре зафіксуйте блок контролера та встановіть швидкість до найнижчого рівня "0", щоб уникнути раптового великого струму та постійного пошкодження під час запуску джерела живлення;
3. Потім увімкніть живлення і відрегулюйте ручку швидкості в потрібне положення. Будь ласка, вимкніть живлення, коли не потрібно;
4. Модуль керування US-52 приєднаний до двигуна. Якщо крутний момент або швидкість не відповідають вимогам, будь ласка, відрегулюйте потенціометр тонкого настроювання на бічній панелі  модуля.
5. Щоб змінити напрямок руху двигуна, просто замініть перемички "CCW" і "CW" на задній панелі контролера або радируйте пеключувачі "реверс-аверс".
6. Виберіть COM і CW коротке з'єднання, водночас двигун обертатиметься за годинниковою стрілкою.
7. Виберіть COM і CCW коротке з'єднання, водночас двигун робить обертання проти годинникової стрілки.
У разі зміни напрямку обертання не перемикайте, поки двигун не припинить працювати повністю. Дочекайтеся повної зупинки двигуна.
