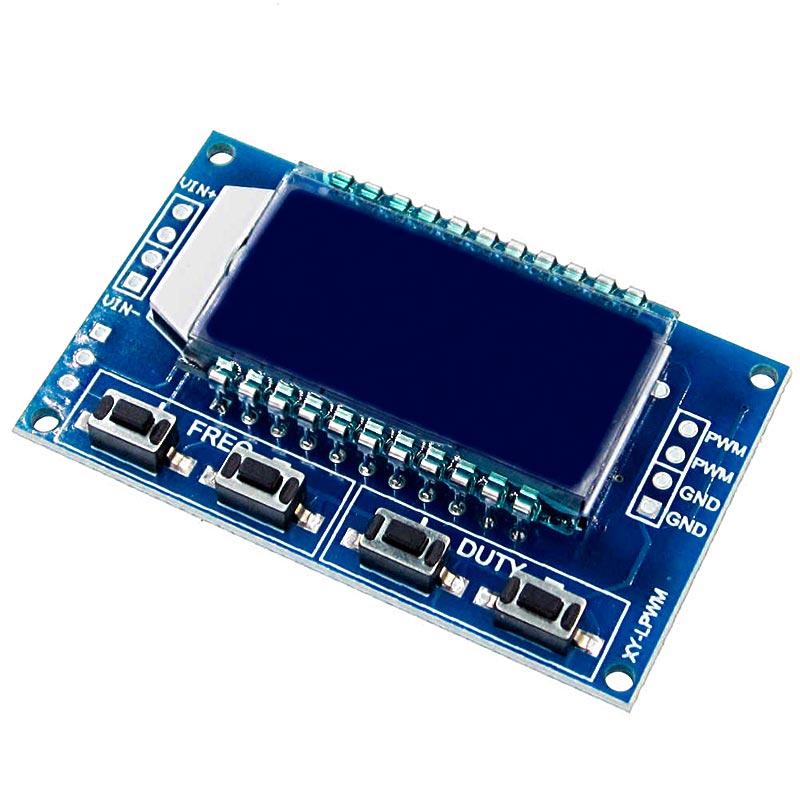

Модуль XY-LPWM програмований ШІМ генератор з РКІ дисплеєм

Перехід на сайт компанії

Цифровий одноканальний PWM/ШІМ генератор прямокутних імпульсів із регульованою частотою та сквагою. Діапазон вихідних частот — від 1 Гц до 150 кГц. Модуль можна використовувати як генератор імпульсів для керування драйверами крокових двигунів, під час тестування обладнання й електронних компонентів, у схемах регулювання потужності або напруги тощо.

Поточна частота та скваність імпульсів виводиться на дисплеї. Настроювання частоти та схарактерності вихідного сигналу виповнюється кнопками FREQ+, FREQ- і DUTY+,  DUTY-. Можливе також керування модулем через UART інтерфейс. У разі вимкнення живлення параметри сигналу зберігаються в енергонезалежній пам'яті.

Амплітуда вихідного PWM сигналу дорівнює напруги джерела живлення (3.3-30 В). Вихід генератора слабкострумовий, максимальний струм становить 30 мА, тому для керування потужнішим навантаженням потрібно використовувати вихідний підсилювач.

Частота зображається трьома цифрами, поточний діапазон визначається положенням десятичної точки зокрема:

XXX   - 1 Гц... 999 Гц

X.XX  - 1 кГц... 9.99 кГц

XX.X  - 10 кГц... 99.9 кГц

X.X.X - 100 кГц... 150 кГц

Характеристики:

• Діапазон регулювання вихідної частоти: 1 Гц...150 кГц
• Діапазон регулювання скваності: 0...100%
• Напруга живлення: 3.3-30 В
• Вихідний струм: 5-30 мА
• Форма генерованих імпульсів: прямокутна
• Максимальна похибка вихідної частоти: 2%
• Діапазон робочих температур: -20°C...+70°C
• Габаритні розміри  52.5 х 32 х 9.2 мм
• Маса  15 грамів
