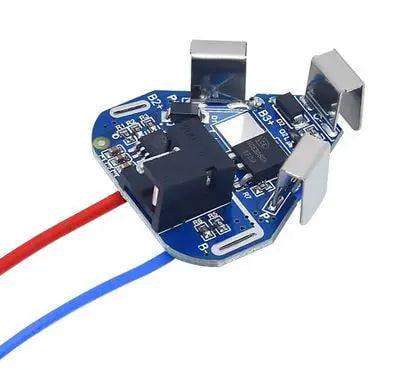

BMS-контролер (плата захисту li-Ion) 3S 12.6 V 6 A 18650

Перехід на сайт компанії

BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряджання/розряджання батареї тощо.

До модуля можна під'єднати одночасно три акумулятори (18650). Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) і захист від перерозряджання (перезаряджання). Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 8 А, максимальний пусковий може досягати 40 А, а струм спокою не перевищує 30 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 В, а розряду у разі зниження напруги до 2,5 В. Все це робить його ідеальним рішенням у виборі контролера живлення для електроінструменту.

Модуль контролер заряду-розряду акумуляторів має 4 виводи для під'єднання акумуляторів:


У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Діапазон напруги живлення модуля становить від 12,6 до 13 В. Напруга заряду можна подавати через встановлений на платі роз'єм 5,5 х 2,1 мм або через клеми P+ і С-. Навантаження під'єднується на клеми P+ і P-.

Технічні характеристики модуля:
