Модуль керування зарядом XH-M603

Перехід на сайт компанії

XH-M603 являє собою програмований контролер керування зарядом акумулятора, який вмикає реле у разі зниження напруги до заданого нижнього рівня та вимикає у разі досягнення верхнього порога.

Загальна характеристика:

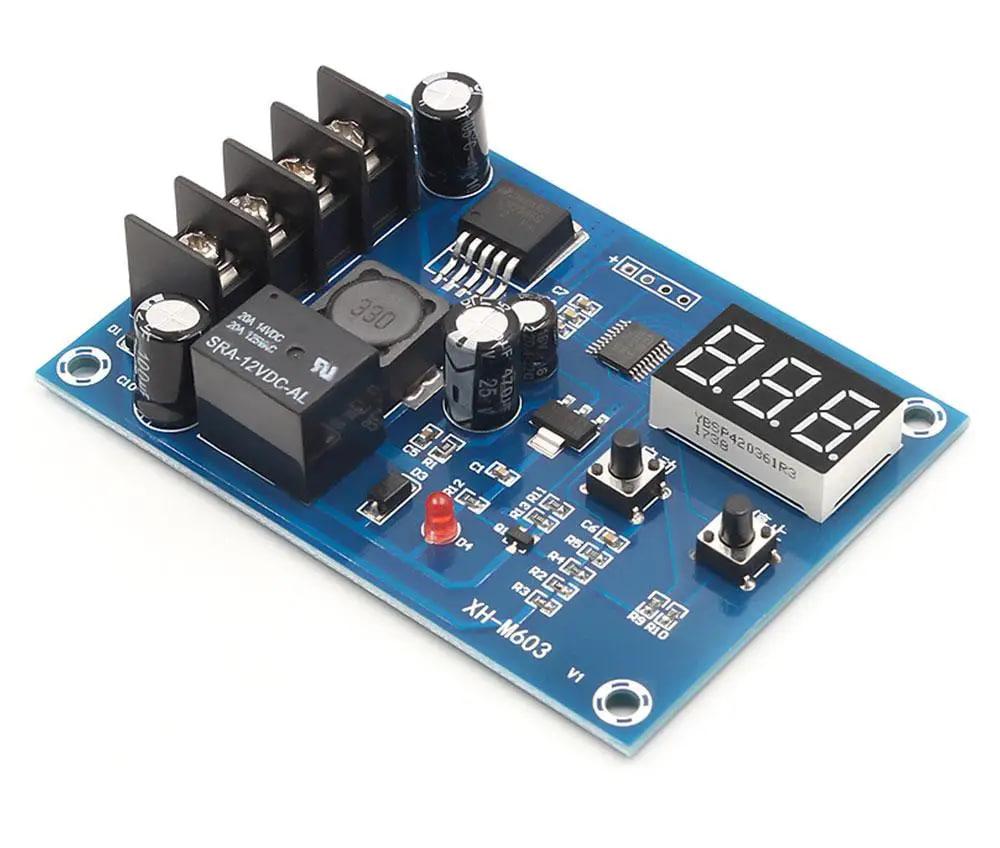

На платі пристрою розташований семисегментний індикатор, який візуалізує напругу. Точність зображення напруги постійного струму становить 0,1 В. Також під індикатором розташовані 2 кнопки, за допомогою яких можна виставляти порогові значення контролера заряду:


UP (ліворуч):	збільшує значення
DOWN (справа):	зменшує значення

Під'єднання пристрою:

Під'єднуються джерело живлення й акумулятор до пристрою за допомогою клемника. Призначення виводів клемника:


IN +:	Позитивна клема зарядного пристрою
IN —:	Негативна клема зарядного пристрою
BAT+:	Позитивна клема акумулятора
BAT -:	Негативна клема акумулятора

Настроювання параметрів контролера:

Пристрій має 2 пороги — вмикання і вимикання. Встановлюються порогові значення напруги в такий спосіб:


• Для того, щоб встановити напругу увімкнення, необхідно розово натиснути на кнопку UP, а потім утримувати її впродовж кількох секунд, поки дисплей не почне блимати. Після зміни інтерфейсу дисплея можна змінювати порогове значення ввімкнення, натискаючи кнопки UP и DOWN. Для того щоб вийти з меню налаштування, потрібно не взаємодіяти з пристроєм кілька секунд (поки індикатор перестане блимати).
• Напруга вимикання встановлюється за допомогою кнопки DOWN. Для встановлення значення напруги необхідно натиснути кнопку DOWN і утримувати до моменту, коли індикатор почне блимати. Потім можна змінювати поріг спрацьовування за допомогою 2 кнопок керування (UP и DOWN). Для того щоб вийти з меню налаштування, потрібно не взаємодіяти з пристроєм кілька секунд (поки індикатор перестане блимати).

Скидання:

 Якщо пристрій працює неправильно, необхідно скинути його параметри:

• Потрібно подати живлення на пристрій і одночасно затиснути кнопки UP и DOWN, і утримувати їх поки на індикаторі не з'явиться напис «888», який сигналізує про успішне скидання налаштувань.

Живлення пристрою:

Живиться пристрій від під'єднаного акумулятора. Діапазон вхідної напруги контролера заряду становить від 12 до 30 В. Сигналізує про подавання живлення червоний світлодіод. Зверніть увагу, що модуль є не зарядним пристроєм, а контролером, який під'єднує та вимикає зарядний пристрій до акумулятора.

---

Технічні характеристики XH-M603:


Напруга живлення, В	12 ... 30
Точність відбиття, В	0,1
Точність керування, В	0,1
Допустима напруга, В	±1
Максимальне значення напруги вимкнення, В	120
Мінімальне значення напруги увімкнення, В	0
Розміри пристрою, мм	82 х 58 х 18
