DC/DC перетворювач напруги знижувальний (LM2596HVS) IN 4.5-48V OUT 3-35V 3A
- Немає в наявності
- Код: 52348
86 ₴
Мінімальна сума замовлення на сайті — 100 ₴
- +380 (50) 444-10-24 Дзвінки з 10:00 до 15:00
- +380 (63) 444-10-20 Дзвінки з 10:00 до 15:00
LM2596HVS — знижувальний регульований перетворювач DC-DC, який змінює вихідну напругу постійного струму. Цей конвертер має широкий діапазон вхідної та вихідної напруги. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, для живлення потужних світлодіодів тощо.

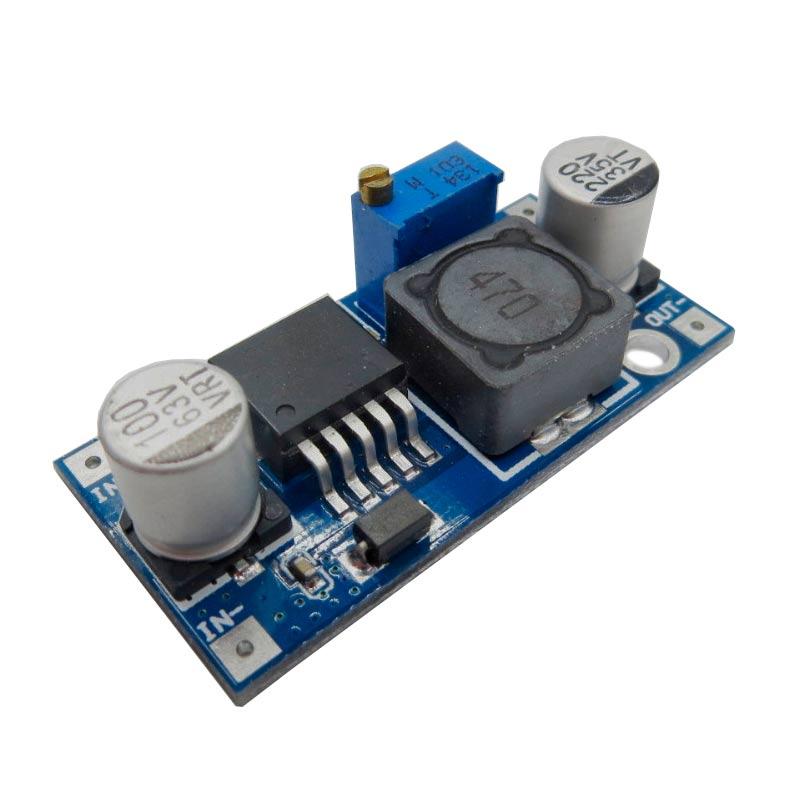

Модуль спроєктований на базі мікросхеми LM2596HVS, підстрочкового резистора та інших допоміжних компонентів. Також на виведеннях плати встановлені твердотільні (полімерні) конденсатори, які зменшують пульсації напруги та збільшують кількість використань модуля. Мікросхема LM2596HVS являє собою монолітний імпульсний знижувальний перетворювач напруги компанії Texas Instruments з частотою перемикання 150 кГц. Регулюється вихідна напруга перетворювача за допомогою багатообертового побудового резистору опором 10 кОм. Однією з особливостей імпульсного перетворювача є наявність високого ККД (коефіцієнт корисної дії), який може становити до 92%. Максимальний струм навантаження за встановленого радіатора становить 3 А.
Під час використання живлення навантаження потужністю понад 10 Вт рекомендується встановити додаткове охолодження. Як охолодження можна використовувати радіатор. Кріпиться радіатор до корпусу мікросхеми за допомогою теплопровідної пасти. Під час встановлення необхідно дотримуватися ізоляції струмопровідних компонентів від радіатора.
Мікросхема має захист від КЗ (короткого замикання) і перегрівання (спрацьовує за 150 °C). Також має обмеження сили струму на виході.
Для під'єднання джерела живлення та навантаження передбачено 4 отвори:
| IN+: | вхідна напруга 4,5 - 48 В |
| IN-: | «земля» |
| OUT+: | вихідна напруга 3-35 В |
| OUT-: | загальний дріт навантаження |
Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 4,5 до 48 В, а вихідної напруги постійного струму від 3 до 35 В. Вихідна напруга модуля має бути меншою за значення вхідної напруги, оскільки модуль не має функції підвищення напруги.
Технічні характеристики модуля:
| Мікросхема | LM2596HVS |
| Вхідна напруга, В | 4,5 ... 48 |
| Вихідна напруга, | 3 ... 35 |
| Частота перетворення, кГц | 150 |
| ККД, % | 92 |
| Робочий діапазон температур, °C | -40 ... +125 |
| Вихідний струм, | 3 (2 без додаткового охолодження) |
| Вихідна потужність, Вт | 15 (10 без додаткового охолодження) |
| Розміри модуля, мм | 43 х 21 |
| Основні | |
|---|---|
| Режим роботи підсилювача | З |
