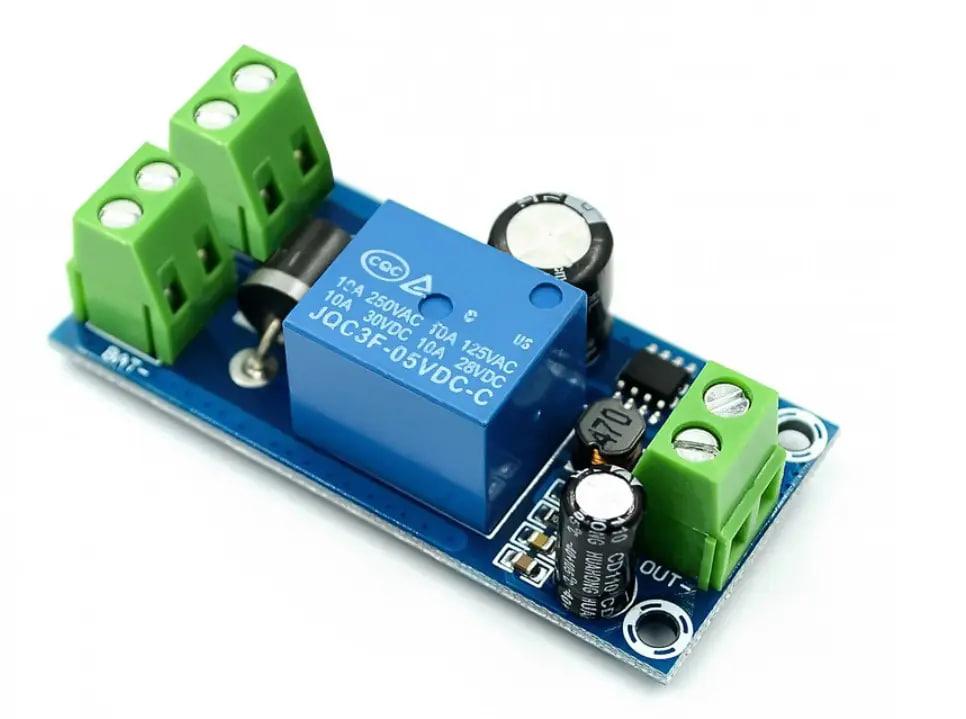

Модуль реле перемикання аварійного живлення DC 5-48V YX850

Перехід на сайт компанії

Модуль аварійного перемикання живлення YX-850 застосовується для перемикання навантаження на резервне джерело живлення в разі вимкнення основного джерела. Модуль YX-850 можна використовувати з акумуляторними батареями з вихідною напругою 5-48 вольтів.

Принцип роботи модуля ґрунтується на наявності напруги основного джерела живлення. Коли на вхідних клемах основного джерела живлення є напруга, навантаження під'єднується до основного джерела живлення. Якщо напруга основного джерела живлення вимикається, модуль автоматично перемикає навантаження на вихід резервного джерела живлення (акумулятора). Під час подавання напруги від основного джерела живлення навантаження буде перемикане на живлення від нього. Як основне джерело живлення може бути AC-DC адаптер напруги з вихідною напругою 5-48 вольтів, як резервний акумулятор із такою самою напругою. Модуль YX-850 обладнаний гвинтовими клемами для зручного під'єднання дротів. Він автоматично визначає напругу в діапазоні від 5 В до 48 В постійному струмі та може використовуватися для забезпечення безперебійного електропостачання плічкарів, аварійних ламп або іншого обладнання.

Червоний світлодіод вказує на роботу від основного джерела, під час перемикання на резервний — гасне.

Внимание! На акумулятор, який слугуватиме резервним джерелом живлення, подаватиметься струм, який залежить від струму на вашому основному джерелі живлення. Рішується — випаювання основного діода в схемі.

Технічні характеристики модуля YX850:

• Напруга основного (резервного) джерела живлення: 5~48 вольтів постійного струму.
• Струм: до 10 амперів
• Розміри: 61 * 30 * 18 мм
• Вага: 24 грами
• Затримка перемикання: 10-15мс
