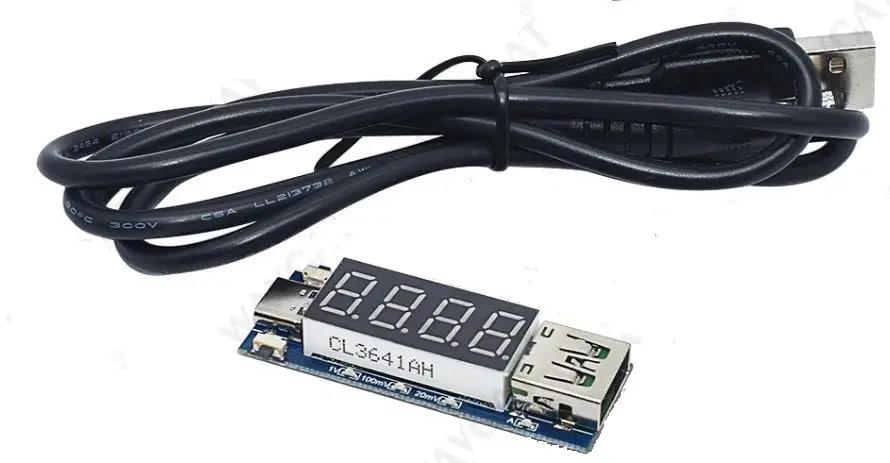

Модуль тестер швидкого заряджання гніздо Type-C PD2.0 PD3.0

Перехід на сайт компанії

• Докладне пояснення клавіш і функцій:

  Тип протоколу PD виводиться щоразу під час увімкнення

  '--': протокол PD не підтримується

  Pd2.0: підтримка протоколу PD2.0

  Pd3.0: підтримка протоколу PD3.0

  Як перемкнути показовий контент

  У робочому інтерфейсі коротко натисніть клавішу K1, щоб перемкнути дисплей напруги/струму/обертання; натисніть і утримуйте кнопку K1 упродовж 5 секунд, щоб вимкнути цифрову трубку та дисплей індикатора, будь-яка клавіша для пробудження.

  Як налаштувати діапазон напруги

     1. У робочому інтерфейсі коротко натисніть кнопку K2, щоб увійти в інтерфейс регулювання напруги, напруга блиматиме після того, як цифрова трубка покаже поточне передавання;

     2. У цей час змініть, натиснувши кнопку K2/K1 (K2 — підвищення передавання, K1 — зниження), під час перемикання передавання спочатку покаже «P7-1» (P7): всього підтримується 7 передач напруги, — 1: Забезпечує серійний номер поточної передачі напруги), а потім відображає значення напруги поточного передавання; якщо поточне передавання напруги підтримує ступеневе регулювання напруги PPS, індикатор ступеневого передавання (20 мВ 100 мВ 1 В) буде повністю освітлений;

     3. 5 з без жодних операцій із клавішами або тривале натискання клавіші K1 2 з автоматично повертаються до робочого інтерфейсу;

  Примітка : Остання передача "P7-L" "L" шестірня так само є пусковою шестернею. Після вибору передавання L і повернення до робочого інтерфейсу всі підтримувані передачі (режим 5V/9V/12V/15V/20V/PPS) у цьому режимі індикатор ступеневої напруги на робочому інтерфейсі буде виводитися в режимі виділення.; ця функція може використовуватися виробниками зарядних головок для вимірювання партій.

  Примітка . Зазвичай зарядна головка PD2.0 зазвичай підтримує режим регулювання напруги 4-5 передач і буде відбиватися формат «P4-1» або «P5-1». Зарядна головка PD3.0 зазвичай підтримує 6-7 передач. Режим регулювання напруги, він відтворюватиме формат «P6-1» або «P7-1».

  Як відрегулювати напругу в режимі ступеневого регулювання напруги PPS

  1. Спочатку переконайтеся, що світловий індикатор кроку PPS (20 мВ 100 мВ 1 В) горить/горит;

  2. Натисніть і утримуйте кнопку K2, щоб увійти в регулювання напруги PPS, значення напруги цифрової трубки блимає, спочатку активуйте регулювання напруги ступеневої передачі 1 В;

  3. Натисніть і утримуйте K2 ще раз, щоб перемкнути положення кроку;

  4. Після вибору відповідної ступеневої передачі натисніть клавішу K1/K2, щоб змінити напругу; коли горить індикатор ступеневої передачі, натисніть клавішу K1/K2, щоб вийти з режиму регулювання напруги PPS і вибрати інше передавання напруги.

  5. 5 з без жодних операцій із клавішами або тривале натискання клавіші K1 2 автоматично повертаються до робочого інтерфейсу;

  Цей продукт має функцію пам'яті вимкнення живлення, запам'ятайте рівень напруги та режим PD перед вимкненням живлення наступного разу.

  Програми:

      1. Цей продукт може активувати напругу різних передач у зарядній головці PD для подавання живлення на зовнішні пристрої, як-от маршрутизатори, оптичні кішки, телевізійні приставки або ноутбуки (для заміни адаптера, коли потужність зарядної головки PD доволен)

      2. Може використовуватися для серійного тестування і старіння виробників зарядних головок часткового розряду.
