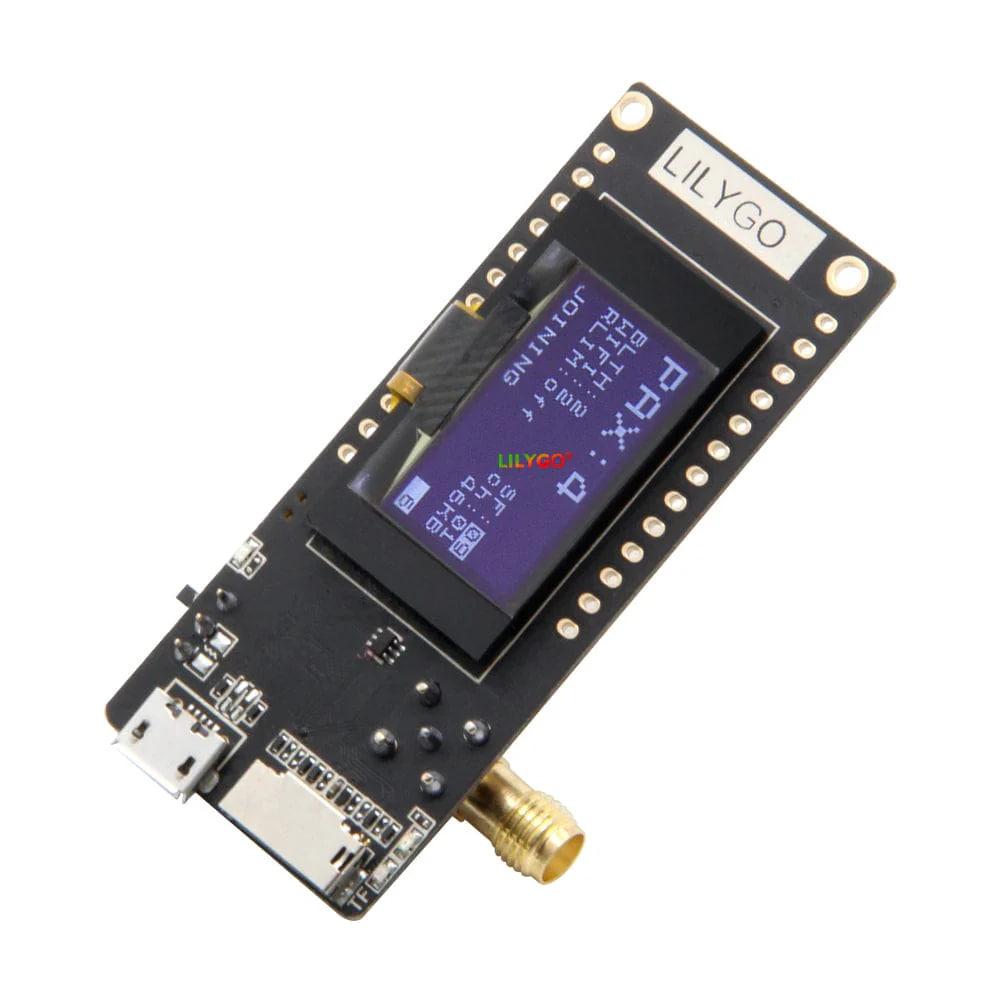

Модуль розробника LILYGO LoRa32 V2.1 ESP32 LoRa Development Board, SX1276 Module 868/915 МГц

Перехід на сайт компанії

Модуль контролера на базі LoRa модему SX1276 і WI-FI мікроконтролера ESP32 з OLED-дисплеєм. Робоча частота модему LoRa 868 МГц за умови чутливості до -148dBm і вихідної потужності передавача +20dBm, забезпечує високу надійність передавання даних і велику відстань стійкого зв'язку. На борту контролера встановлено 4Mбайт пам'яті програм, Wi-Fi антена, 0,96 дюймів OLED дисплей, схема приєднання літієвої батареї, схема заряджання, інтерфейс резервної батареї, 9102F конвертер USB-UART для програмування та передавання даних між комп'ютером та ESP32. Модуль ідеальний для легкого та швидкого розроблення застосунків у середовищі розроблення ArduinoIDE. Робоча напруга модуля від 3,3 В до 7 В.

Внимание! Живлення на модуль можна подавати тільки за під'єднаної антени LoRa модему! Робота без під'єднаної антени неминуче призведе до пошкодження підсилювача модуля LoRa і не є гарантійними пригодами.

Синій світлодіод індикує режим заряду акумулятора. Його згасання свідчить про закінчення заряду. Під час під'єднання акумулятора важливо дотримуватися полярності! Неправильне під'єднання акумулятора призведе до пошкодження контролера заряду та пристрою загалом.

Оскільки GPIO входи мають дуже великий вхідний опір, вони схильні до виходу з ладу статичною електрикою й наводкам. Щоб захистити входи від пошкодження, потрібно невикористовувані висновки GPIO перемкнути в режим виходу або під'єднати до них конденсатор місткістю приблизно 0,1 мкФ.

Характеристики:

• Мікроконтролер: ESP32
• LoRa модем SX1276
• Режими роботи: станція, точка доступу, станція + строчка доступу
• Швидкість пересилання даних: 150 Мбіт/с за 11n, 72 Мбіт/с за 11n, 54 Мбіт/с за 11g, 11 Мбіт/с за 11b
• Потужність передавання: 19,5 дБм @ 11b, 16,5 дБм @ 11g, 15,5 дБм @ 11n
• Чутливість приймача: до -98 дБм
• Стійка пропускна здатність: 135 Мбіт/с у режимі UDP
• Робоча напруга зовнішнього живлення від 3,3 В до 7 В
• Діапазон робочих температур: від -40 °C до +90 °C
