Радіоконструктор Світлодіодна стрілка К120 покажчик напрямку

Перехід на сайт компанії

Технічні характеристики 65х50х15mm; Ucc=9-12V; 100mA; 21LEDs; набір

Функціональне призначення світлового ефекту

Під час складання конструктора необхідно дотримуватися цоколювання транзисторів імікросхеми, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.

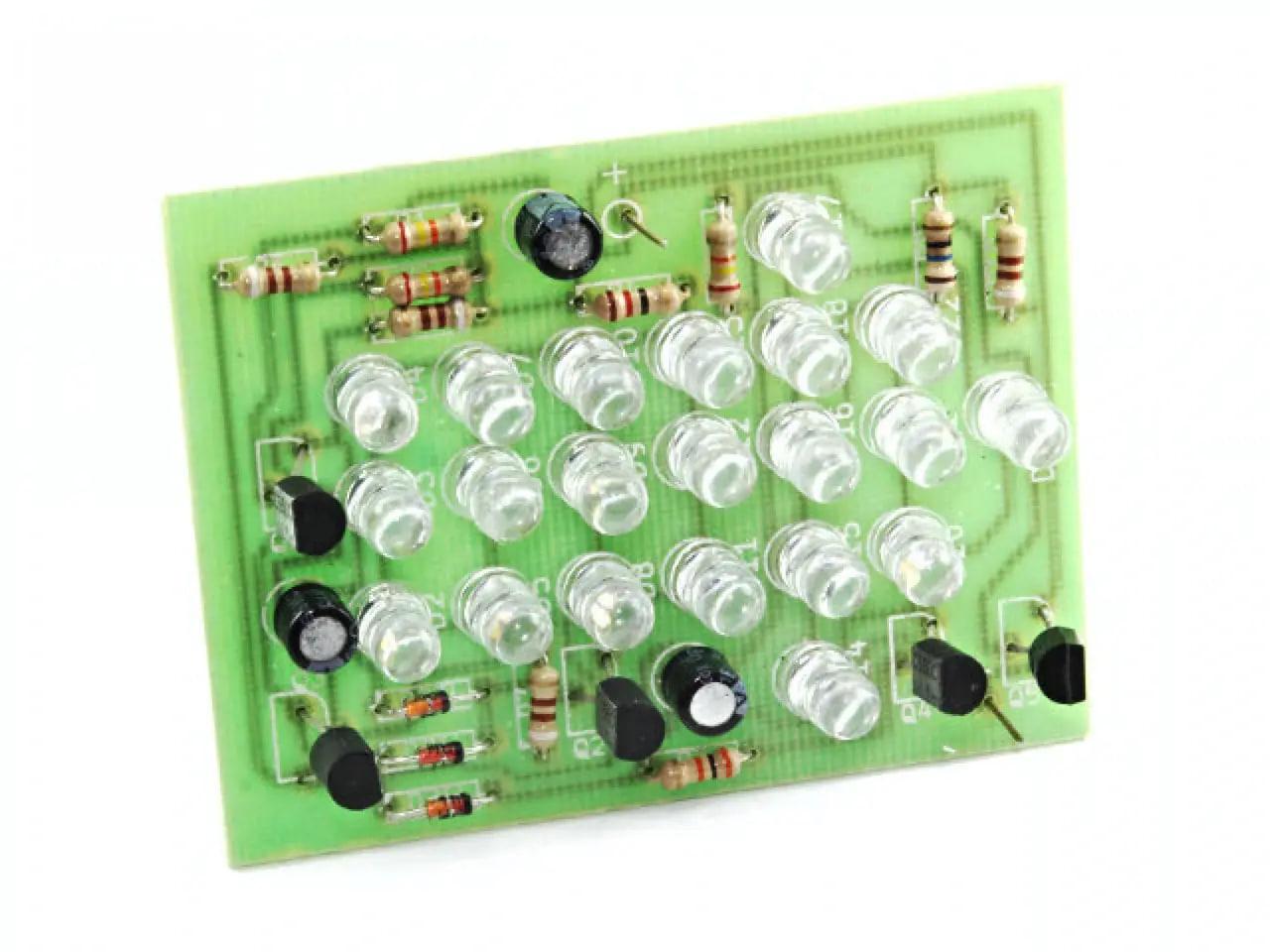

Радіоконструктор RadioKit K120 (світлодіодна стрілка (зелена))

Світловий ефект «світлодіодна стрілка» являє собою набір із 21 світлодіода, вистроєних у формі вказівної стрілки. Стрілка розділена на дві секції, які запалюються й гаснуть у заданій послідовності. Радіоконструктор K120 прекрасно підійде для початківців і малодосвідчених радіоаматорів, оскільки пристрій містить невелику кількість компонентів для збирання та не вимагає налагодження. «Світодіодна стрілка» дасть змогу прикрасити вітрину магазину, його можна використовувати як елемент реклами. Пристрій стане гарним навчальним посібником для вивчення основ електроніки.

Схема зібрана на п'яти транзисторів і 21 світлодіоди. Світлодіоди розташовані у формі стрілки, яка розділена на дві частини: прямокутної частини (12 світлодіодів) і трикутної (9 світлодіодів). Цикл світіння світлодіодів складається з трьох етапів: стрілка не світиться, світиться прямокутна частина стрілки, світиться вся стрілка цілком.

На транзиссторах Q1, Q3 і Q5 зібраний трифазний мультивібратор. Частота перемикання задається конденсаторами С1, С2, С3 та резисторами R2, R6, R10. Транзистори Q2, Q4 є буферними, їх навантаженням слугують світлодіодні ланцюжки, що утворюють відповідно трикутну та прямокутну частини стрілки.
