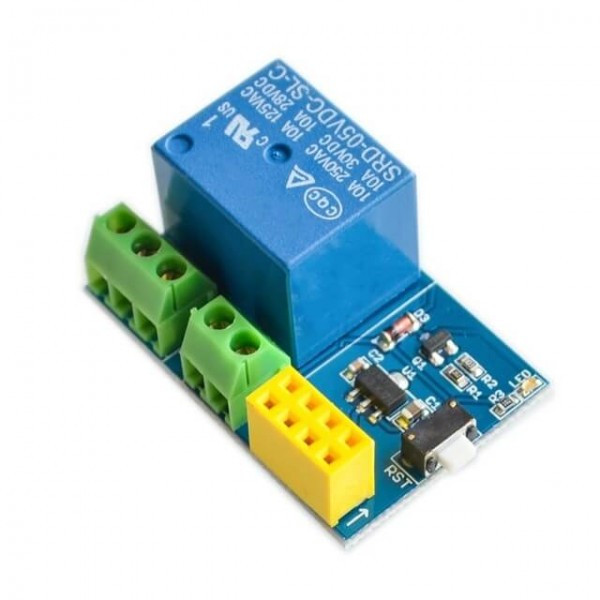

Модуль реле для ESP-01S ESP8266 5В (220 В 10 А)

Перехід на сайт компанії

Модуль реле для Wi-Fi ESP8266 ESP-01S - реле з інтегрованим сокетом WIFI ESP8266 ESP-01S Smart Socket Arduino для побудови розумних комутаційних приладів під керуванням Arduino. Альтернативна назва: Wi-Fi вимикач, інтернет-розетка, працює під керуванням ESP8266 ESP-01 (купується окремо). Для живлення використовується джерело постійного струму з напругою 5В та мінімальною здатністю навантаження не менше 250мА. З цього модуля можна легко зробити свій інтелектуальний комутатор, який керується з будь-якого Wi-Fi пристрою.

Модуль містить роз'єм підключення мікроконтролера ESP-01 серії ESP8266, одноканальне реле та необхідну обв'язку для них. Реле може працювати як у нормально розімкнутому, так і нормально замкнутому стані.

Контролер ESP-01 не впаяний у модуль і може бути вилучений. З його допомогою можна зробити автоматичне управління реле на основі будь-яких зовнішніх даних, а не лише керувати ним по команді. Цей контролер має вбудований Wi-Fi та друковану антену, яка може забезпечити дальність зв'язку до 400 м на відкритому просторі.

ESP-01 має кілька режимів електроживлення, що дозволяють економити енергію. Контролер ДУЖЕ ЧУДОВИЧНИЙ до електроживлення від 3,3 В, для чого на плату встановлений стабілізатор напруги AMS1117. Напруга, що подається на нього (вхід підписаний як «5V») повинна лежати в межах 5 – 18 В постійної напруги.

Робоча напруга модуля: DC 5V

Релейне навантаження: 10A 250VAC 10A 125VAC 10A 30VDC 10A 28VDC

Розмір продукту: 45*28 мм

Зв'язок: WI-FI (esp8266 модуль ESP-01S)

Параметри послідовного зв'язку: 9600,8, 1,0, 0

Трансмісія відстань: Максимальна Трансмісія відстань 400 м (відкрите середовище, мобільний телефон, оснащений WI-FI модуль)

Особливості: Велика дальність дії Wi-Fi; Вбудований стабілізатор напруги мікроконтролера; Компактність; Універсальність.

Не поспішайте повідомляти про помилки! Цей модуль чудово працює. Зі схемою все гаразд(!). Єдине, якщо ви не використовуєте прошивку від виробника, потрібно кинути перемичку на CH_PD) т.к. gpio0 не підключений до gnd, gnd підтягне затвор транзистора 2N7002 (потрібно щоб він міг закриватися). ESP при старті посилає на логічну gpio0 1 і тут же читає стан gpio0. Якщо він підключений до gnd повернеться 0 і буде активним режим прошивки, якщо підтягнутий gnd (підключений через резистор) повернеться 1 і модуль запуститися. Це можна перевірити з будь-яким іншим gpio. Правильно розділяйте режим роботи від режиму прошивки!
