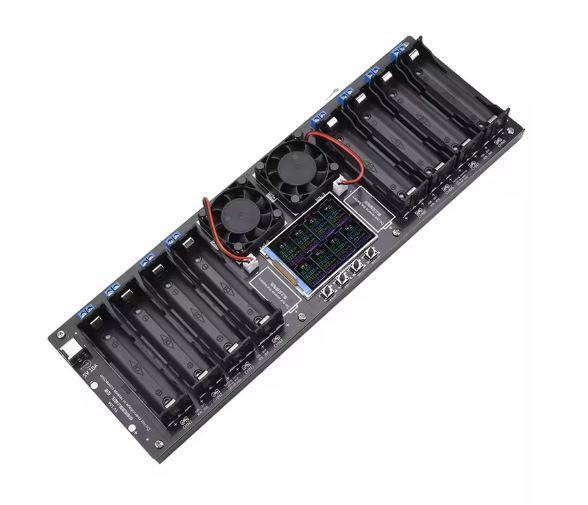

Тестер ємності li-ion акумуляторів 8 каналів, вимірювання внутрішнього опору 18650/21700

Перехід на сайт компанії

Особливості пристрою

• Інтерфейс на Англійськом.
• Відтворення кривих напруги та струму, реальний час вимірювання напруги та струму, вимірювання внутрішнього опору за допомогою дводротового методу.
• Задній U-подібний канал з'єднаний із платою PCB, активне охолодження вентилятором створює тепловідвідний канал.
• Тримачі батарей 18650 компактні, підходять для вимірювання батарей із плоскою головкою.
• Тип каналів: 8 незалежних каналів, які працюють окремо, не впливаючи один на одного.
• Синхронізація каналів: підтримує настроювання 8 каналів одночасно або окреме настроювання параметрів кожного каналу.
• Циклічне заряджання та розряджання: в автоматичному режимі підтримується лише один цикл заряджання-розряджання, без повторних циклів.

Параметри продукту

• Робоча напруга: DC5V 10A (стандартна поставка без живлення), перевищення напруги призведе до зламання.
• Інтерфейс живлення: великий струмовий інтерфейс DC5.5, точки зварювання для позитивного та негативного полюсів 5V.
• Захист від зворотного під'єднання: є, заборонено під'єднувати живлення назад.

Режими роботи

• Автоматичний режим: запуск програми, заряджання до напруги вимкнення 4.2V, зупинка заряджання, якщо струм заряджання менше струму вимкнення впродовж 30 секунд, перше заряджання завершене, очікування, розряджання до встановленої напруги вимкнення, повторне заряджання до напруги вимкнення 4.2V, завершення програми.
• Режим заряджання: запуск програми, заряджання до напруги 4.2V, зупинка заряджання, якщо струм заряджання менше струму вимкнення впродовж 30 секунд, завершення заряджання.
• Режим розряджання: запуск програми, розряджання до напруги вимкнення, завершення програми.
• Режим активації: тільки для професіоналів, під час використання оператор має бути наявний. Примусове заряджання до напруги вимкнення, автоматично не зупиняється, потрібне ручне завершення.

Інші параметри

• Максимальний зарядний струм на кожен канал: приблизно 1A, незмінний.
• Зарядна напруга вимкнення: 3.7V, 3.8 V, 3.9 V, 4.0 V, 4.1 V, 4.2 V (6 рівнів регулювання).
• Напруга повторного заряджання: 3.0V-4.2V (13 рівнів регулювання).
• Зарядний струм вимкнення: 100mA, 200mA, 300mA (регулюється).
• Максимальний розрядний струм на кожен канал: приблизно 1A, незмінний.
• Розрядна напруга вимкнення: 2.0V-3.6V (17 рівнів регулювання).
• Час очікування: 1-5 хвилин (регулюється).
• Перегляд стану: підтримка одночасного перегляду стану 8 каналів на одному екрані.
• Детальний перегляд окремого каналу: підтримка.
• Відтворення кривих заряджання/розряджання для кожного каналу: підтримка.
• Вимірювання внутрішнього опору: дводротовий метод вимірювання, тільки для порівняння в межах однієї партії.
• Активне охолодження: підтримка.
• Захист від перегрівання: підтримка.
• Зовнішнє тестування: підтримка, можливість зовнішнього під'єднання розрядного навантаження через 2P-роз'єм. Кожен канал може використовувати або тримач батарей, або зовнішній акумулятор, але не одночасно.
• Захист від зворотного під'єднання батарей: є.
• Розміри продукту: 37×110×310 мм.
