ESR, LCR-метер T4 Mega328, тестер для конденсаторів (Англ. прошивка)

Перехід на сайт компанії

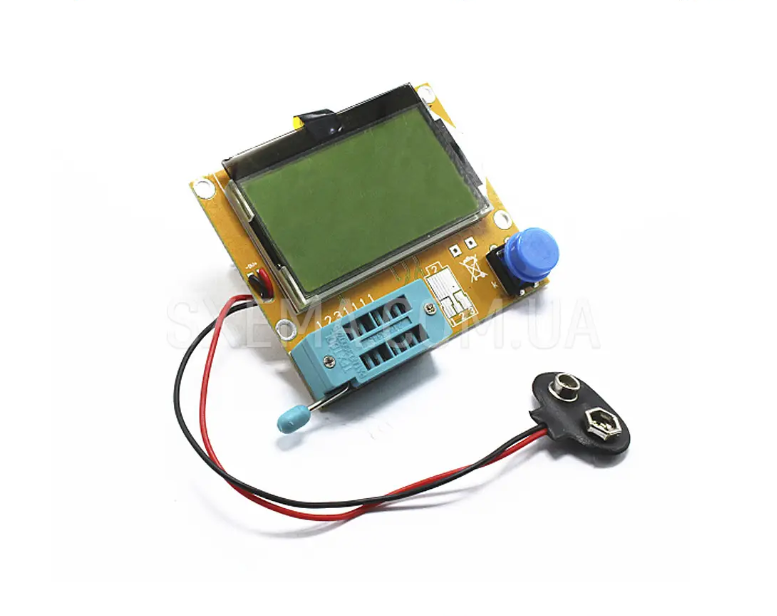

Цифровий ESR, LCR-метер, тестер для конденсаторів T4 Mega328 використовується для перевірки та визначення параметрів елементів живлення, конденсаторів, резисторів, котушок індуктивності, діодів, NPN і PNP транзисторів, симісторів та ін. з подальшим виведенням цих параметрів на рідкокристалічний дисплей. Плюс до цього визначає номери та типи виводів.

Прилад сам визначає тип під'єднаного елемента та вимірює його.

Дає змогу вимірювати:
- опору
- індуктивності
- Омічний опір індуктивності
- ємності конденсатора (ОБ'ЯЗНО РОЗМІРНО РОЗМІЖАТИ ПЕРЕМОГОМ)
- внутрішнього опору конденсатора ESR (ОБ'ЯЗОВАНО РОЗМІРНО РОЗМІЖАТИ ПЕРЕД ЗАМІРОМ)
- автоматичне визначення розпилення та типу діодів і транзисторів (виводиться на екран)
- вимірювання коефіцієнта передавання струму бази біполярного транзисторів
- визначення напруги насичення біполярного транзистора
- вимірювання ємності затвора польового транзистора
- визначення напруги відкривання польового транзизора
- вимірювання падіння напруги на діоді
- вимірювання паразитної ємності діода

Характеристики:
- LCD-екран 128*64 точок
- Прошивання на чипі ATmega328p — v1.12k
- Опір: 0.5Ω - 50MΩ
- Ємність: 25pF - 100000uF
- Індуктивність дросель: 0.01MH-20H
- Напруга живлення: Крона 9В
- Струм у режимі очікування: 0.02uA
- Робочий струм: 25mA

Показує розпилення компонентів, графічний малюнок:
1) Транзистори — Біполярні, польові.
2) Діоди.
3) Діодні складки.
4) Світлодіоди.
5) Тиристатори, Симістори — малопотужні.
6) Стабілізрони — напруга пробою до 4.5 В.
7) Опір (R) — 0...50 МОм, макс. роздільна здатність 0.01 Ом.
8) Конденсатори:
- Ємність (C) — 0...100000 мкФ, макс. роздільна здатність 0.01 пФ;
- ESR макс. роздільна здатність 0.01 Ом;
- Вимірювання втрат Vloss (%)
9) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільна здатність 0.01 мГн;
Резонансний метод 0.1 МкГн — 2 мГн, макс. роздільна здатність 0.01мкГн.

Комплектація
Тестер - 1шт
Батарейка(Крона) - 1шт
