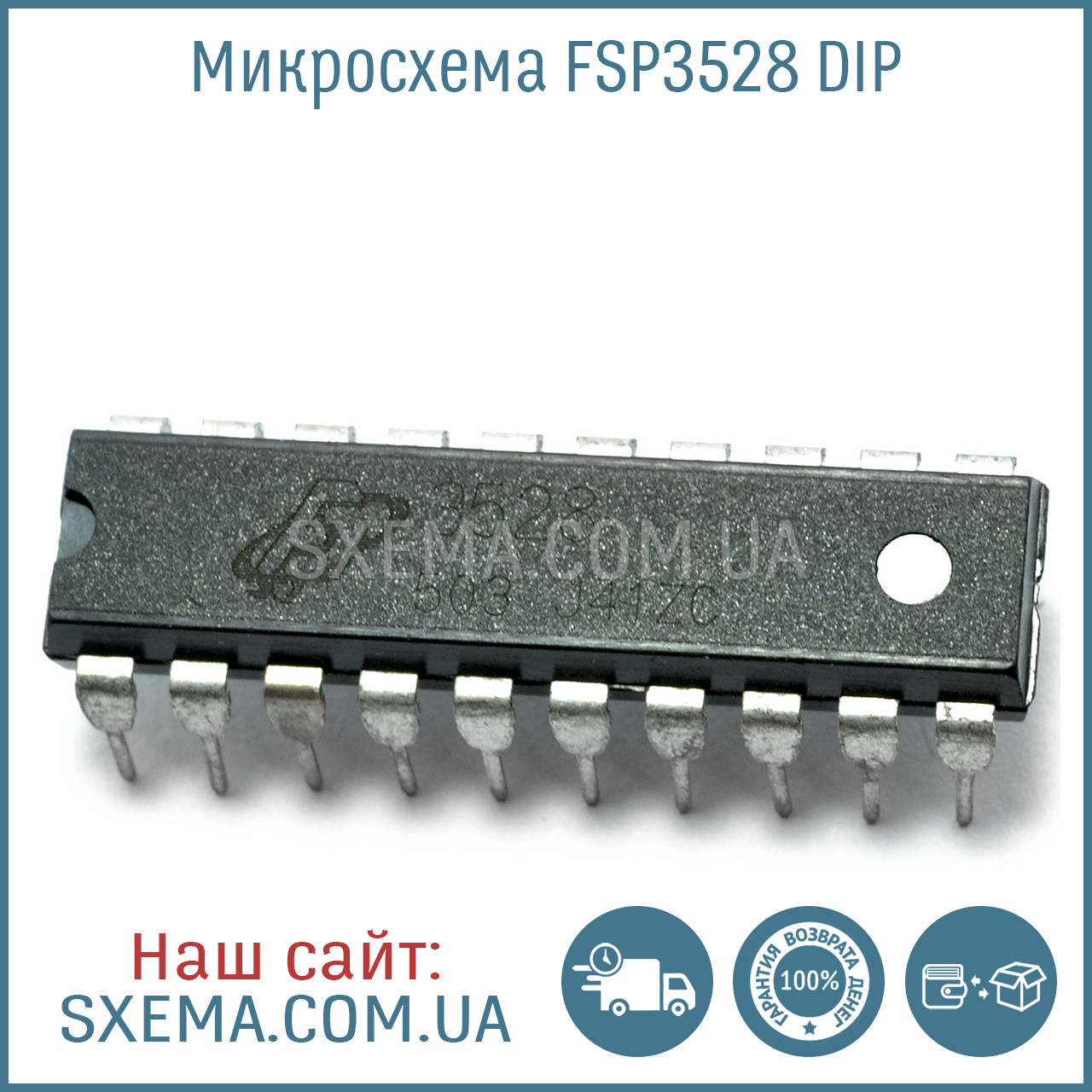

Мікросхема FSP3528 DIP

№

Сигнал

Вх/Вих

Опис

1

VCC

Вхід

Напруга живлення +5 В.

2

COMP

Вихід

Вихід підсилювача помилки. Усередині мікросхеми контакт з'єднаний із неінвертувальним входом ШІМ-компатора. На цьому виведенні формується напруга, яка є різністю вхідних напруг підсилювача помилки E/A+ і E/A- (конт.3 і конт.4). Під час нормальної роботи мікросхеми на контакті є напруга приблизно 2.4 В.

3

E/A-

Вхід

Інвертувальний вхід підсилювача помилки. Усередині мікросхеми  цей вхід зміщений на величину  1.25 В. Опорна напруга розміром 1.25 В формується внутрішнім джерелом. Під час нормальної роботи мікросхеми на контакті має бути напруга 1.23 В.

4

E/A+

Вхід

Не інвертувальний вхід підсилювача помилки. Цей вхід можна використовувати для контролю вихідних напруги блока живлення, тобто цей контакт можна вважати входом сигналу зворотного зв'язку. У реальних схемах, на цей контакт подається сигнал зворотного зв'язку, що отримується сумо-монуванням усіх вихідних напруги блока живлення (+3.3V/+5V/+12V). Під час нормальної роботи мікросхеми на контакті має бути напруга 1.24 В.

5

TREM

-

Контакт керування затримкою сигналу ON/OFF (сигналу керування увімкненням блока живлення). До цього виведення під'єднується часниковий конденсатор. Якщо конденсатор має ємність 0,1 мкФ, то затримка під час увімкнення (Ton) становить майже 8 мс (за цей час конденсатор заряджається до рівня 1.8 В), а затримка під час вимкнення (Toff) становить майже 24 мс (за цей час напруження на конденсаторі за його розряджання зменшується до 0.6 В). Під час нормальної роботи мікросхеми на цьому контакті має бути напруга приблизно +5 В.

6

REM

Вхід

Вхід сигналу вмикання/вимикання блока живлення. У специфікації  на роз'єми блоків живлення ATX цей сигнал позначається, як PS-ON. Сигнал REM є сигналом TTL і порівнюємо внутрішнім компатором із опорним рівнем  1.4 В. Якщо сигнал REM стає нижче 1.4 В мікросхема ШІМ запускається, і блок живлення починає працювати. Якщо ж сигнал REM встановлений у високий рівень (понад 1.4 В), то мікросхема вимикається,  , а відповідно вимикається, і блок живлення. На цьому контакті напруга може досягати максимального значення 5.25 В, хоча типовим значенням є 4.6 В. Під час роботи на цьому контакті має спостерігатися напруга, яка розміром приблизно 0.2 В.

7

RT

-

Частозаймистий резистор внутрішнього генератора. Під час роботи на контакті є напруга, яка розміром приблизно 1.25 В.

8

CT

-

Частозаймистий конденсатор внутрішнього генератора. Під час роботи на контакті має спостерігатися пилоподібна напруга.

9

DET

Вхід

Вхід детектора перевищення напруги. Сигнал цього контактурикнений внутрішнім компарататором із внутрішньою опорною напругою. Цей вхід може використовуватися для контролю живильної напруги мікросхеми, для контролю її опорної напруги, а також для організації будь-якого іншого захисту. У разі типів використання на цьому контакті під час нормальної роботи мікросхеми має бути напруга, яка має бути більш ніж 2.5 В.

10

TPG

-

Контакт керування затримкою формування сигналу PG (Power Good). До цього виведення під'єднується конденсатор, що часізує. Конденсатор місткістю 2.2 мкФ забезпечує тимчасові затримки 250 мс. Опорними напругою для цього конденсатора яв-ляться 1.8 В (у разі заряджання) і 0.6 В (у разі розряджання). Тобто під час увімкнення блока живлення сигнал PG встановлюється у високий рівень у момент, коли на цьому часу конденсаторі напруга досягає величини 1.8 В.  А у разі вимкнення блока живлення сигнал PG встановлюється в низький рівень у момент, коли конденсатор розрядиться до рівня 0.6 В. Типове напруга на цьому виводі дорівнює +5 В.

11

PG

Вихід

Сигнал Power Good — живлення в нормі. Високий рівень сигналу означає, що  всі вихідні напруги блока живлення відповідають номінальним значенням, і блок живлення працює в штатному режимі. Низький рівень сигналу означає несправність блока живлення. Стан цього сигналу за нормальної роботи блока живлення — це +5 В.

12

VREF

Вихід

Високопрецизійна опорна напруга з допустимим відхиленням не більш ніж ±2%. Типове значення цієї опорної напруги становить 3.5 В.

13

V3.3

Вхід

Сигнал захисту від перевищення напруги в каналі +3.3 В. На вхід подається напруга безпосередньо з каналу +3.3V.

14

V5

Вхід

Сигнал захисту від перевищення напруги в каналі +5 В. На вхід подається напруга безпосередньо з каналу +5V.

15

V12

Вхід

Сигнал захисту від перевищення напруги в каналі +12 В. На вхід подається напруга з каналу +12V через резистивний ділник. Унаслідок використання роздільника, на цьому контакті встановлюється напруга приблизно 4.2 В (за умови, що в каналі 12V-напруга дорівнює +12.5 В)

16

PT

Вхід

Вхід додаткового сигналу захисту від перевищення напруги. Цей вхід може використовуватися для організації захисту за будь-яким іншим каналом напруги. У практичних схемах цей контакт використовується найчастіше для захисту від короткого замикання в каналах — 5V і -12V. У практичних схемах на цьому контакті встановлюється напруга, яка становить приблизно 0.35 В. У разі підвищення напруги до величини 1.25 В, спрацьовує захист і мікросхема блокується.

17

GND

-

«Земля»

18

DTC

Вхід

Вхід регулювання «мертвого» часу (часу, коли вихідні імпульси мікросхеми неактивні — см.мал.3). Неінвертувальний вхід внутрішнього компатора «мертвого» часу зміщений на 0.12 В внутрішньому джерелі. Це дає змогу задати мінімальне значення «мер-чого» часу для вихідних імпульсів. Регулюється «мертвий» час вихідних імпульсів через подавання на вхід DTC постійної напруги від 0 до 3.3 В. Чим більша напруга, тим менше тривалість робочого циклу та більше часу «мертвого» часу. Цей контакт часто використовується для формування «м'якого» старту під час вмикання блока живлення. У практичних схемах на цьому контакті встановлюється напруга вимірювальною приблизно 0.18 В.

19

C2

Вихід

Колектор другого вихідного транзизора. Після запуску мікросхеми на цьому контакті формуються імпульси, які йдуть у протифазі імпульсам на контакті С1.

20

C1

Вихід

Колектор першого вихідного транзизора. Після запуску мікросхеми на цьому контакті формуються імпульси, які йдуть у протифазі імпульсам на контакті С2.
