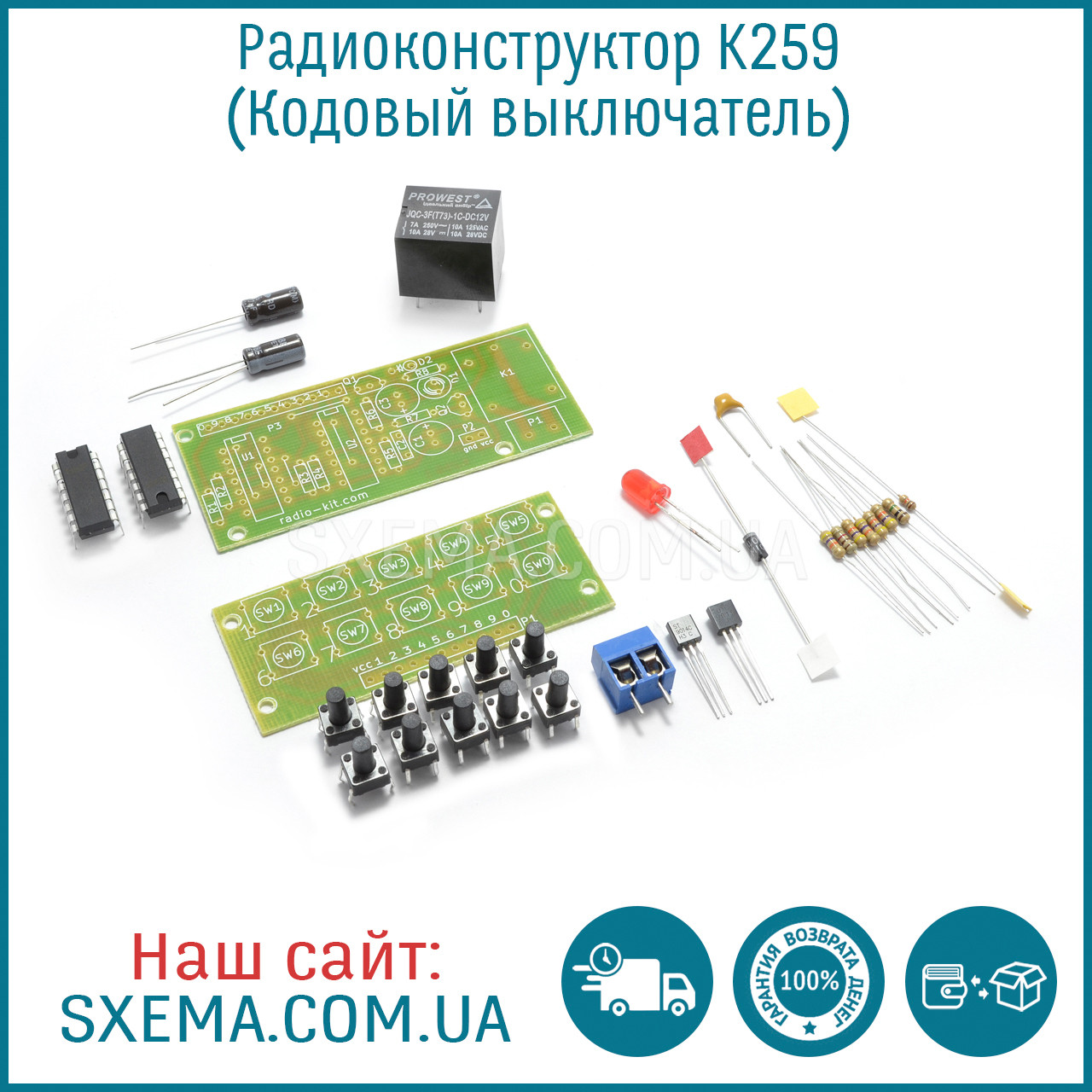

Радіоконструктор K259 (Кодовий вимикач)

Перехід на сайт компанії

Цей конструктор дає змогу зібрати кодовий вимикач, який може знайти застосування в будь-яких пристроях, де потрібно обмежити доступ сторонніх до перемикання режимів. Призначення конструктора може бути різним — залежно від того, що під'єднано на виході схеми (електро, реле, сигналізація тощо), він може використовуватися як кодовий замок або як дитяча іграшка.

Технічні характеристики:

- напруга живлення, В: 12;

- споживаний струм у чергувальному режимі, мА: <1;

— споживаний струм під час спрацьовування схеми, мА: 40.

Схема електрична принципіальна:

Схема розташування компонентів:

Робота схеми

Основу схеми становлять два тригери (U1, U2). Під час подавання живлення ланцюг із конденсатора С1 і резистора R1 формує імпульс занулення тригерів. Після натискання на кнопку першої цифри коду (SW4), у момент її відпускання тригер U1A перемкнеться, тобто на прямому виході з'явиться логіка. "1", позаяк на вході D є логіка. "1". Під час натискання чергової кнопки, якщо на вході D відповідного тригера є логіка. "1", тобто попередній спрацював, то лого. "1" з'явиться й на його виході. Після спрацьовування схеми тригер U2B відкриває транзистор Q2, який комутує реле. Щоб схема не зупинялася в такому стані надовго, використовується транзисстор Q1. Він забезпечує затримку занулення тригерів. Затримка зроблена завдяки ланцюгу заряду конденсатора С3 через резистор R6. Для зміни часу спрацьовування схеми досить замінити значення номіналів ланцюга R6C3.

Для встановлення кодової комбінації в схемі використовується тільки 4 кнопки з 10, що дає змогу створити 5040 варіантів коду. Всі кнопки, не під'єднані до тактових входів тригерів, під'єднуються до ланцюга Reset. Отже, у разі натискання будь-якої помилкової цифри під час набору коду всі тригери обнуляться.

Зміна коду під'єднує відповідні кнопки у виведенням 1...4 роз'єми P3.

Примітки:

Рекомендується розміщувати схему якомога ближче до кнопкової панелі.

Під час експлуатації виробу дотримуйтеся правил і норм техніки безпеки.
