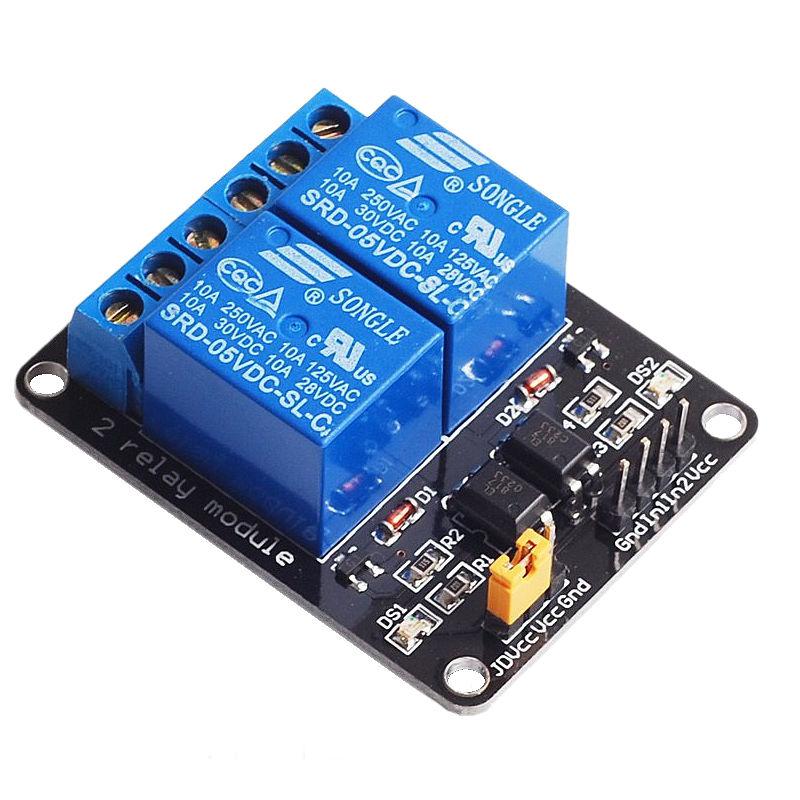

Модуль 2 реле 5V для ARDUINO
- Немає в наявності
- Код: 45983
77 ₴
Мінімальна сума замовлення на сайті — 100 ₴
- +380 (50) 444-10-24 Дзвінки з 10:00 до 15:00
- +380 (63) 444-10-20 Дзвінки з 10:00 до 15:00
Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати живлення 5 В до виведення Vcc і Gnd модуля. Потім до керівних виводів IN1-IN2 релейного модуля необхідно під'єднати мікроконтролер, комп'ютер або інший пристрій керування й братися до роботи.
Релейний модуль має два інтерфейси — для під'єднання керівного мікроконтролера та для під'єднання керованих приладів до реле. Для під'єднання релейного модуля до пристрою керування використовується 4-контактний конектор. Контакти GND і VCC для під'єднання живильної напруги 5 В, висновки IN1-IN2 для під'єднання керівного сигналу.
Для під'єднання навантаження до реле на платі є 6 гвинтових контактів, по 3 на кожне реле.
Живлення релейного модуля може здійснюватися як від керівного контролера, так і від зовнішніх джерел живлення. Якщо потрібна повна гальванічна ізоляція, під'єднайте Vcc до виходу +5 В Arduino, але не під'єднуйте GND. Приберіть перемичку Vcc-JDVc. Під'єднайте окремі +5 В до виведення JDVcc і GND з плати — це дасть живлення для транзисторів і обмотування реле.
Характеристики:
- робочий струм реле: 15 – 20мА
- напруга живлення реле 5 В
- реле SRD-05VDC-SL-C AC250V 10A
- габаритний розмір: 49х38х20 мм
- маса: 30 г
| Основні | |
|---|---|
| Режим роботи підсилювача | З |
