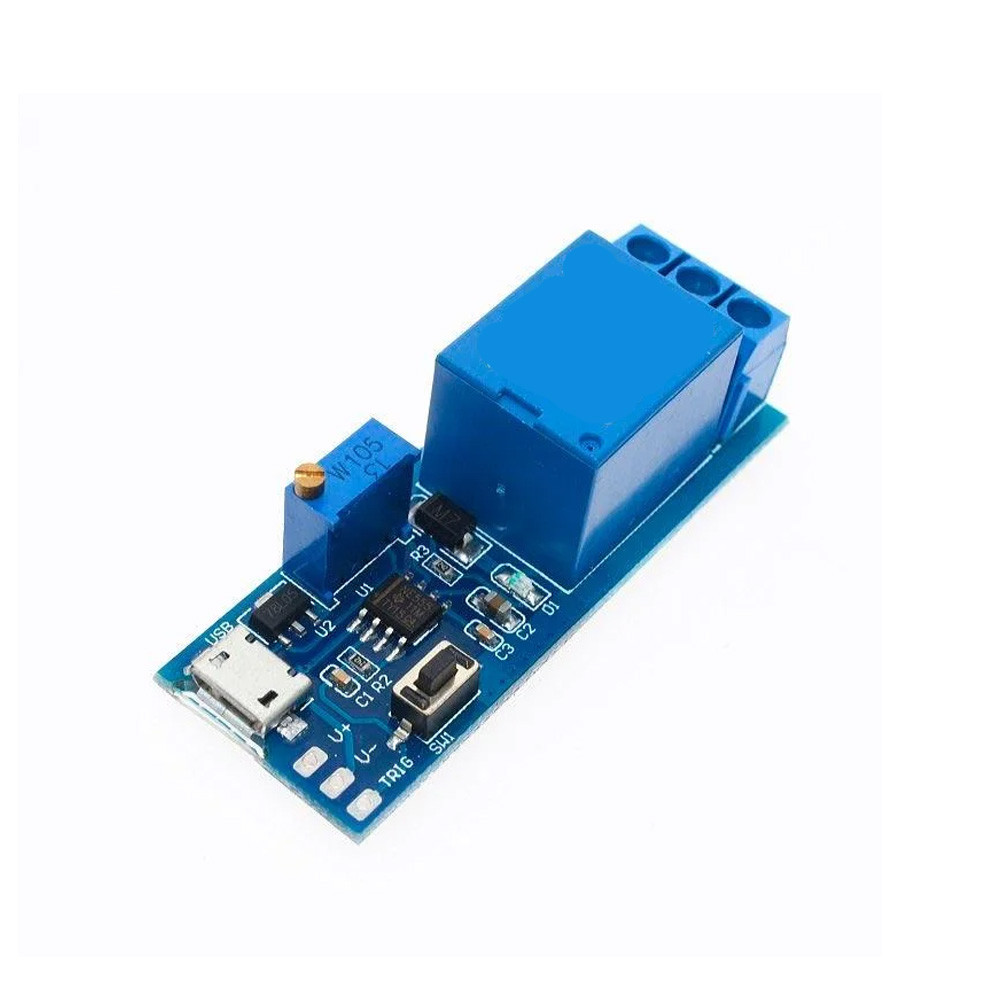

Модуль реле 5-30V із затримкою вимкнення 0-24 секунд (XY-018)
- Немає в наявності
- Код: 46538
69 ₴
Мінімальна сума замовлення на сайті — 100 ₴
- +380 (50) 444-10-24 Дзвінки з 10:00 до 15:00
- +380 (63) 444-10-20 Дзвінки з 10:00 до 15:00
|
|
Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати до виведення Vcc і Gnd модуля живлення 12 В. Після цього можна братися до роботи. На платі встановлений світлодіод, який індикує вмикання реле.
Керування модулем (часнім затримки) здійснюється за допомогою потенціометра (побудованого багатообертового резизора типу W3296), який розташований на платі.
Релейний модуль має два інтерфейси — для під'єднання живлення і для під'єднання керованих приладів до реле:
для під'єднання релейного модуля до пристрою керування використовується 2 контакти — gnd і trig. Контакти GND і VCC для під'єднання +12 В (5~30 В). Крім того, живлення можна подати через роз'єм мікро USB.
Для під'єднання керованих приладів до реле на платі є 3 контакти. Вони, як зазвичай марковані як NO, COM, NC.
Живлення релейного модуля здійснюється від зовнішнього джерела живлення напругою від 5 до 30 вольтів (рекомендоване значення 9-12 вольтів).
Характеристики:
робочий струм реле: 15 – 20мА;
керівна напруга реле: 5 В;
реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A; DC28V 10A , DC30V 10A;
керований час затримки: 0 – 24 сек;
габарити модуля: 76,5 х 23,1 х 21,0 мм;
| Основні | |
|---|---|
| Режим роботи підсилювача | З |
