Підсилювач звуку своїми руками

Якщо у вас на горищі або в коморі завалялися старі колонки, підсилювач яких згорів, чи був втрачений, не поспішайте їх викидати, адже зараз можна недорого зібрати підсилювач і користуватися старими колонками з задоволенням ще багато років.

Ми розглянемо недорогі плати підсилювача, які продаються вже зібраними і навіть з роз'ємами для підключення колонок, харчування і джерела звуку, вартість таких плат відрізняється, наприклад 2х15 вт цього достатньо для звучання колонок АС-15 або Sven BF-11 буде 3-4$, плата потужністю 5х50 ват 6-8$.

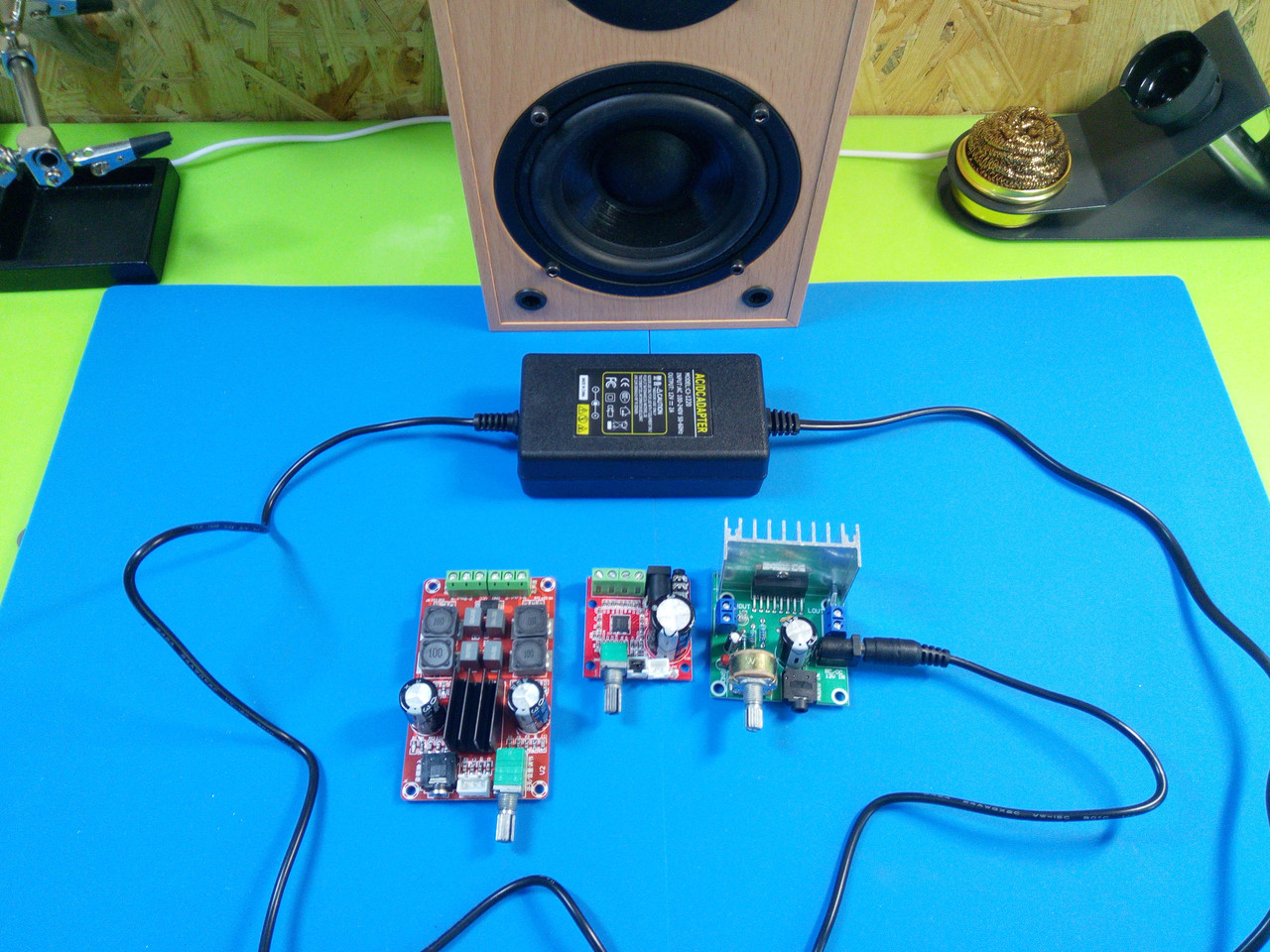

Плата TDA7297 2X15W, 12 вольт

Плата PAM8610+ 2X15W, 7-15 вольт

Плата XH-M189 НА ОСНОВІ TPA3116 2X50W, 12V

Блок живлення 12 вольт 3 ампера

І так, що нам потрібно для того щоб вони заграли ?

- Джерело звуку, ми будемо підключати за допомогою кабелю jack 3.5, також є версії з бездротовим підключенням.

Досить підключити кабель плату, а другий кінець телефон, ноутбук, пк, плеєр і тд.

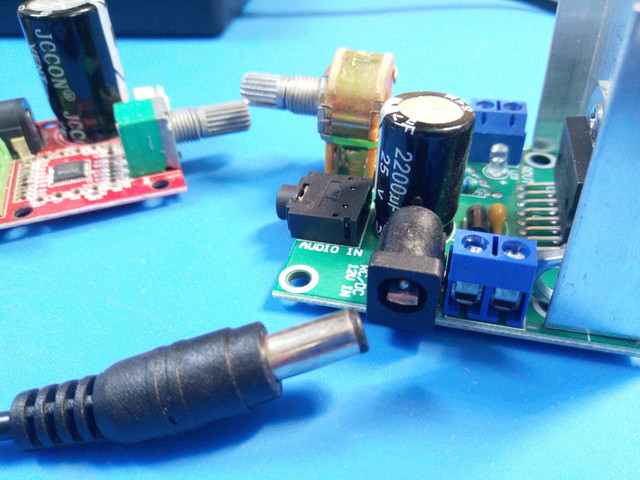

- Джерело живлення плати, блок живлення нам потрібен 12 вольт, його можна взяти зі старого принтера, телевізора, dvd-плеєра, потужність для плати 2х15 буде достатньо 2 ампера, якщо трохи більше - не страшно, а якщо менше, то плата буде грати не на всю потужність, роз'єм нам ідеально підійде 5,5 мм, якщо немає - не біда, його можна підпаяти відразу на плату, тільки обов'язково дотримуючись полярності.

Вихід на колонки

Тут все просто двожильний провід, ідеально переріз 2х1,0мм та підключаємо до плати та колонці дотримуючись полярності, якщо переплутали полярність - не страшно, але бас буде не такий сильний.

Наш підсилювач готовий, включаємо і слухаємо, далі буде не зайвим зробити корпус для нашого підсилювача, можна взяти готовий зі старого комутатора або зібрати своїми руками з оргскла, обирати вже вам, складання корпусу розглянемо з вами в інших статтях.
