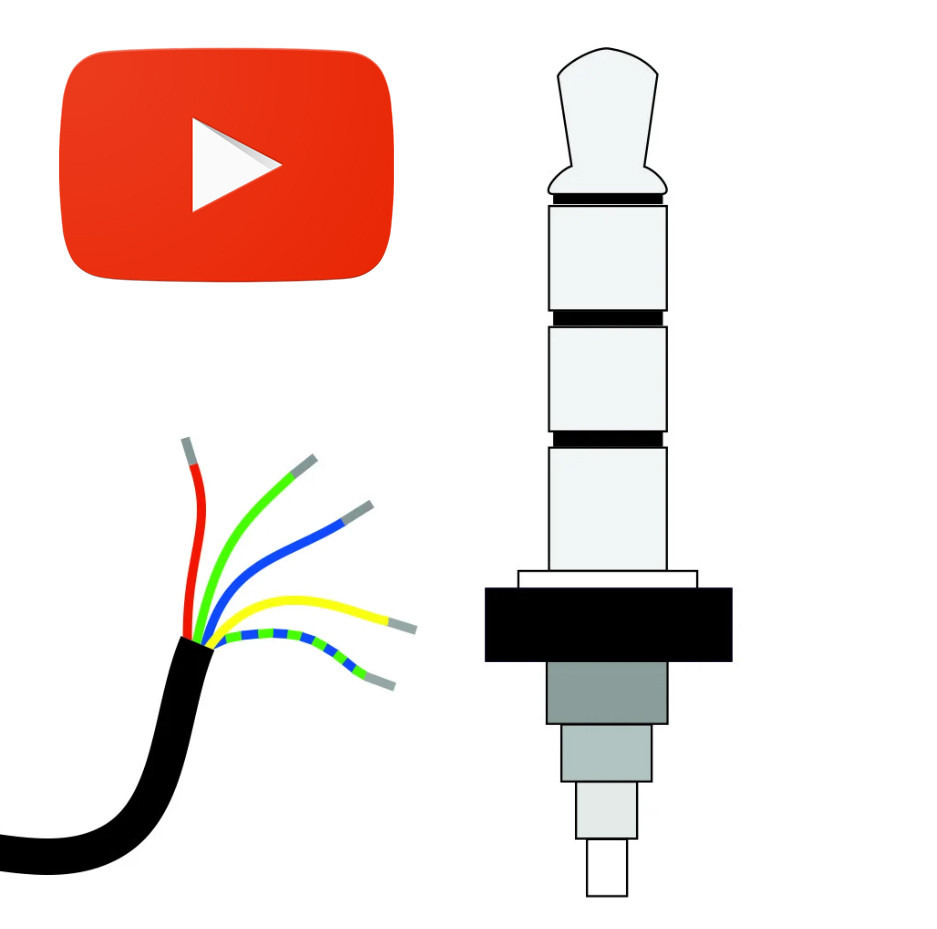

Як припаяти штекер до навушників

Як припаяти штекер до навушників

У 21 столітті, складно уявити своє життя без навушників, будь-то вкладиші, вакуумні навушники або великі накладні лопухи. Але майже кожному користувачеві доводилося стикатися з їх несправностями. Судячи з досвіду, поломки навушників пов'язані з обривом самого кабелю біля штекера або самого навушника(ів). Якщо звернутися в майстерню з такою проблемою - на вас, як мінімум, косо подивляться. І в більшості випадків, навушники можна відновити самому, якщо у вас є мінімальні навички поводження з паяльником.

У цій статті ми розглянемо як припаяти навушники до штекеру і що для цього нам знадобиться.

А тепер, ближче до справи!

Зміст:

  1. Необхідний інструмент.
  2. Типи штекерів. (Матчастину)
  3. Послідовність дій.

1. Необхідний інструмент.

Для початку, давайте розберемося, що нам потрібно.

  1. Паяльник.
  2. Активний флюс і змивка для нього.
  3. Припій.
  4. Мінімальний інструмент (ніж, кусачки тощо)
  5. Сам штекер і навушники.

Навіть якщо у вас чогось з перерахованого немає, буде корисно придбати і мати в господарстві, до того ж коштує це задоволення недорого. Все необхідне можна придбати тут https://sxema.com.ua/

2. Типи штекерів. (Матчастину)

Для початку, нам потрібно знати яке значення мають кольори проводів та їх кількість. Кількість та колір проводів може відрізнятися, в залежності від моделі.

Найчастіше, кольору проводів використовують стандартні:

  • червоний - правий канал.
  • зелений, синій або білий провід - для лівого каналу
  • жовтий, мідний і т. п. для загального проводу.

До штекеру може надходити різна кількість проводів:

  • 2 дроти, для одного навушника або моно-навушників.

  • 3 дроти, для моно - або стерео-гарнітури (як правило для стерео-навушників).

  • 4 дроти, для стерео-навушників:

Або для гарнітури:

  • 5-6 проводів, для гарнітури з мікрофоном.

3. Послідовність дій.

Як паяти дроти до штекер для навушників?

Для початку, нам потрібно позбутися від старого штекера - відрізаємо його. Запам'ятовуємо її проводів на старому штекері, щоб позбавити себе від зайвої продзвонювання. Так як дроти навушників досить тонкі, потрібно вести себе з ними ніжно. Максимально акуратно зачищаємо дроти від ізоляції. Після, нам потрібно залудити їх кінчики. Подальші дії будуть залежати від того, який у вас штекер.

2 дроти:

Тут все елементарно і просто переплутати нічого, паяємо згідно картинці.

3 дроти:

У цьому випадку, також нічого складного немає. Залежно від кольору проводів припаюємо проводу на відповідні піни на штекері.

4 дроти:

В даному випадку є кілька варіантів розвитку подій. Все залежить від того, який у вас тип навушників і штекера.

У випадку, якщо у вас навушники без мікрофона і штекер має тип TRS (3 контакту). 2 дроти використовуються як сигнальні і 2 як загальні. Дивимося куди були припаяні дроти на старому штекері. У разі, якщо старий штекер не зберігся, спробуйте підібрати відповідність за кольорами з пункту 2. І паяємо...

У випадку, якщо у вас стерео-навушники з мікрофоном (гарнітура). 2 кабелю - сигнал на навушники, 1 - сигнал мікрофону і 1 - загальний.

Так-же, буває що сигнальний кабель мікрофона в білій ПВХ ізоляції обмотаною мідним дротом, який є загальним.

5-6 проводів:

Дії в цьому випадку аналогічні попереднім пунктам. Дивимося на старий штекер, припаюємо по місцях. Якщо контакту немає, то можна спробувати визначити за кольорами, який провід за що відповідає. Але бувають реалізації гарнітури з 5-10 проводами в кабелі. Ніхто, на жаль, не зможе сказати напевно, які дроти за що відповідають. Можна порадити лише одне: беріть мультиметр і прозванивайте проводу, для визначення розпіновки.

Вдалого ремонту!
