Як користуватися мультиметром?

Рідко який чоловік, звиклий самостійно міняти лампочки в квартирі, не користувався мультиметром. Важко навіть уявити собі більш універсальний і зручний прилад. Тим більше, що з появою на ринку китайських виробів, мультиметр можна придбати за демократичними цінами. Однак не кожен може похвалитися вмінням використовувати всі найширші можливості цього приладу. Метою даної статті є опис способів і прийомів роботи з мультиметром в «домашньо-гаражних» умовах. Ми приклали чималі зусилля, щоб зробити цю статтю максимально зрозумілою навіть тим, хто дуже далекий від електротехніки.

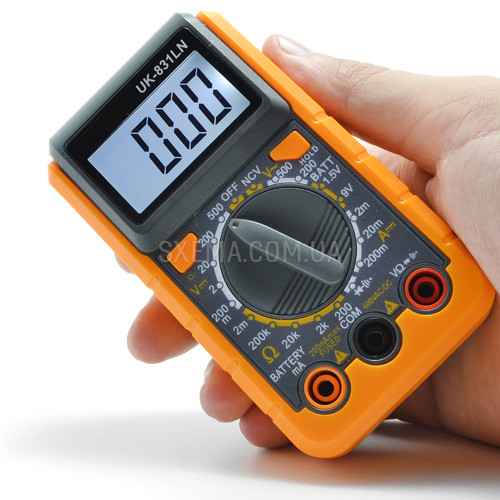

Пристрій і можливості мультиметра

Відразу визначимося з суб'єктом нашого інтересу. Мультиметр, який раніше називали і тестером, і авометром, отримав свою нинішню назву з появою цифрових варіантів цього приладу. Тому відразу відкидаємо аналогові зразки. Є ще ряд мультиметрів, які навряд чи зацікавлять домашніх умільців. Це складні, високоточні, стаціонарні прилади, призначені для налагоджувальних та дослідних робіт. Вони працюють з точністю до однієї сотої відсотка.

Отже, наш візаві являє собою легкий, портативний, недорогий прилад, основним призначенням якого є вимірювання сили струму, напруги, електричного опору провідників. Але, це тільки класика. Насправді, сучасні мультиметри здатні на багато що. Ось найбільш часто зустрічаються функції, якими наділяють ці прилади:

• продзвонювання електроланок зі звуковою сигналізацією;
• генерація тестового сигналу;
• перевірка цілісності діодів і транзисторів;
• зняття вольт-амперних характеристик напівпровідникових приладів;
• вимірювання ємності та індуктивності;
• вимірювання температури (при використанні зовнішньої термопари);
• вимірювання частоти змінного струму.

Їх часто використовують у комплексі з вимірювальними кліщами для великих струмів. При додаванні до них зовнішньої батареї живлення, вони можуть бути використані для вимірювання номіналів високоомних резисторів.

Якщо запитати електронника про пристрої мультиметра, то він відповість, що дуже просто. В основі найбільш поширеної у світі 830-ї серії приладів (DT830В, DT838 тощо) лежить аналого-цифровий перетворювач напруги, зроблений на мікросхемі ICL7106. Додамо сюди рідкокристалічний індикатор з відповідним драйвером (повинні ж ми якось споглядати свідчення), трохи логіки, навесим кілька дискретних елементів і... готово. Найпоширеніший у світі мультиметр у вас в руках.

Якщо запитати про устрій цього приладу представника іншої професії, то він тільки посміхнеться у відповідь. Воно й зрозуміло, коли у вас в гаражі перестає працювати зарядка – вам абсолютно все одно, що знаходиться всередині приладу. Вам необхідно перевірити елементарні речі:

• наявність напруги в мережі;
• наявність напруги на вході і виході понижуючого трансформатора;
• наявність напруги на випрямлячі і його виході і, можливо, перевірити цілісність діодів.

Залишимо подальше вивчення пристрою мультиметрів для професіоналів, а самі займемося розглядом конкретних методів застосування цього приладу. При цьому ми припускаємо, що ви дуже уважно ознайомилися з інструкцією на свій прилад і не переплутаєте постійний струм з змінним, а також діапазони вимірювань.

Як продзвонити мультиметром

Починаємо курс молодого бійця-електрика з самого простого вправи: прозвонки електричних ланцюгів. Цей прийом використовується для визначення цілісності (відсутність розривів) в електричних проводах або доріжках друкованих плат. Прозвонкой можна перевірити цілісність плавких запобіжників, резисторів, діодів, тиристорів. Переконатися у відсутності розривів в обмотках трансформатора і відсутність пробоїв в електричних конденсаторах. А також у контактах кнопок, перемикачів і багатьох інших аналогічних випадках.

Основні перемикання виробляються перемикачем режимів. При прозвонке він встановлюється в положення з відповідним значком, який нагадує зображення поширення звукових хвиль. Врахуйте, що звукова продзвонювання працює тільки з провідниками, які мають опір не більше 50 Ом. В іншому випадку користуйтеся режимом виміру електричного опору.

Для того, щоб переконатися в цілісності провідника, досить торкнутися двома щупами (провідники, підключені до гнізд приладу) різних його кінців. Якщо ви почули звуковий сигнал, значить струм пройшов від одного щупа до іншого, що можливо тільки при цілих провідниках. Попередньо необхідно переконатися в цілісності самого приладу, закоротив на мить щупи між собою. При цьому повинен бути чутний звуковий сигнал.

Вимірювання опору цифровим мультиметром

Переведіть перемикач режимів у відповідне положення, постарайтеся правильно оцінити діапазон вимірювання. Мультиметри дозволяють вимірювати опір в дуже широкому діапазоні від 0 до 20 мОм. Цей діапазон розбитий на п'ять піддіапазонів.

Не турбуйтеся, якщо вам не вдасться правильно задати піддіапазон. В цьому випадку нічого страшного не станеться. На дисплеї загориться одиниця, що означатиме необхідність зміни діапазону вимірювань. При вимірюванні опору резисторів, так і в багатьох інших випадках, враховуйте просту, але дуже важливу деталь: не торкайтеся руками щупів під час вимірювання. При торканні руками металевої частини щупа, ви підключаєте своє тіло паралельно вимірюваному резистору, що може істотно змінити показання приладу.

Ще один фактор, що впливає на точність виміру опору – це величина заряду батареї живлення приладу. Тому, при появі на дисплеї не з'явиться «батарея», необхідно терміново провести заміну батареї.

Вимірювання напруги мультиметром

В залежності від того, яка напруга ви вимірюєте (постійний чи перемінний), а також передбачуваної величини цієї напруги, необхідно встановити перемикач режимів і діапазонів. При вимірюванні змінних напруг, які, як правило, є мережевими, або вище, необхідно починати з самого високого діапазону. І вже, якщо напруга виявиться менше 200 В, можна уточнити його значення в діапазоні 200 Ст.

При вимірювання постійних напруг сучасні мультиметри мають істотний плюс, який полягає в тому, що немає необхідності вгадувати полярність напруги. Якщо ви підключіть прилад до ланцюга в зворотній послідовності, то на індикаторі загориться «мінус».

Вимірювання струму за допомогою мультиметра

Процедури вимірювання сили струму як постійного, так і змінного аналогічні. Операція ця досить небезпечна і вимагає певних теоретичних знань від виконавця. По-перше, необхідно чітко розуміти, що означає послідовне підключення приладу в ланцюг. По-друге, потрібно вміти розраховувати приблизний струм в ланцюзі для того, щоб вибрати правильний діапазон вимірювань.

Звичайно, захист приладу врятує його від руйнування, але тільки в певних межах. Завжди користуйтеся простим правилом: якщо ви не впевнені у силі струму в ланцюзі – починайте вимірювання з найбільшого діапазону. Професіонали намагаються обходити цю процедуру стороною, вдаючись до безпечного обчислення сили струму, через вимірювання падіння напруги на резисторі відомого номіналу.

Інші вимірювання

Ми познайомили вас з основними видами вимірювань, які можна провести за допомогою мультиметра. На підставі цих вимірювань можна провести перевірку працездатності багатьох пристроїв.

Перевірка діодного моста

Насамперед необхідно переконатися в наявності змінної напруги на вході. Далі, переключивши прилад вимірювання постійної напруги, перевірити напругу на виході моста. При відсутності напруги на виході необхідно перевірити цілісність діодів.

Перевірка цілісності діодів

Перевірка цілісності діодів проводиться їх прозвонкой зі зміною полярності напруги прикладається на протилежну. Діоди повинні звониться тільки в одну сторону.

Перевірка цілісності транзистора

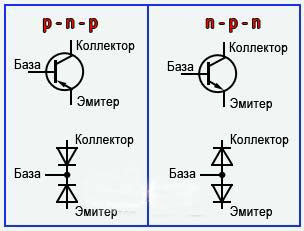

Не влізаючи в нетрі теорій (ми домовлялися, що пишемо не для електриків) зауважимо, що транзистори бувають двох основних типів, але вам це абсолютно все одно. Перевірку транзистора можна розглядати, як прозвонку двох діодів. А це значить, що потрібно продзвонити кожну пару в двох напрямках і отримати результат, коли в одному напрямку струм йде вільно (перехід звонится), а в іншому струм не йде взагалі (перехід не звонится). Мова йде про переходах колектор – база і емітер – база. Це буде свідченням цілісності транзистора.

Багато сучасні мультиметри мають гніздо для виміру коефіцієнта підсилення транзистора і деяких інших параметрів. Цими можливостями можуть скористатися радіоаматори та професійні фахівці при складанні та налагодження електронних пристроїв.

Чого ж більше

Допитливі і винахідливі уми придумали масу способів використання мультиметра для визначення справності тих або інших пристроїв. Ці методи не завжди вичерпні і однозначні, але дуже виручають в повсякденному житті.

Наприклад, напруга на котушці запалювання перевіряти цим приладом не варто, а от продзвонити її на цілісність і відсутність короткого замикання (КЗ) або пробою на корпус, можна. Також можна продзвонити на цілісність та відсутність КЗ на корпус всі обмотки трансформатора. В конденсаторах можна продзвонити наявність пробоїв між пластинами і на корпус.

Для перевірки акумулятора цей прилад малопридатний. Хіба що заміряти напругу холостого ходу. А ось, якщо додати до нього навантажувальне опір, то отримаємо недороге, саморобний пристрій, здатне продовжити життя акумулятора.

Висновок

Можна до безкінечності описувати прийоми використання мультиметра, але обсяг статті потребує закінчення. Хочеться наостанок порада. Познайомтеся з цим універсальним приладом, і ви залишитеся з ним на все життя.
