Як припаяти мікросхему?

Як припаяти мікросхему?

Кожному починаючому паяльщику доводилося стикатися з питанням - "як припаяти мікросхему?". У цій статті ми розглянемо кілька варіантів мікросхем, і з якого боку до них підступитися.

Зміст:

  1. Лікнеп по мікросхем.
  2. Необхідний інструмент.
  3. Выпайка старої мікросхеми.
  4. Як правильно паяти мікросхему.

1.Лікнеп по мікросхем.

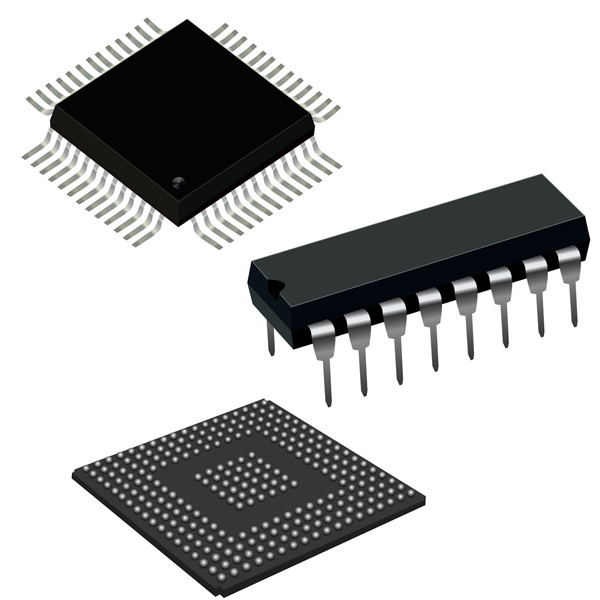

Для початку, було б непогано зрозуміти з якою мікросхемою ми будемо мати справу. Розглянемо 3 найпоширеніші види мікросхем:

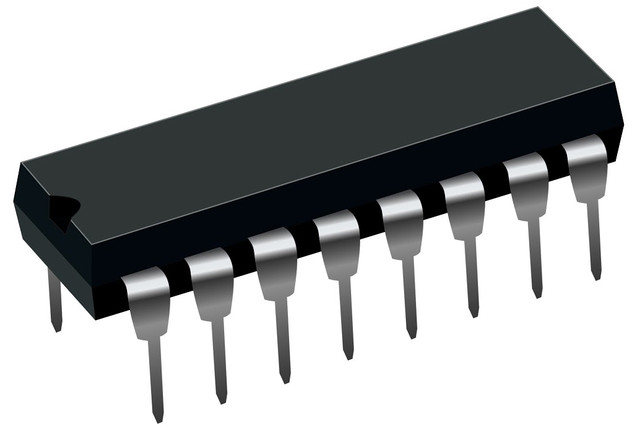

  • DIP мікросхеми. Це, мабуть найпоширеніший вид мікросхем. Він відрізняється від інших двома рядами монтажних ніжок, розташованих на довгих сторонах корпусу, які впаюються в отвори на платі.Мікросхема типу DIP
  • SMD мікросхеми. Дані мікросхеми встановлюються на "п'ятачки" (друковані доріжки на платі) які розташовані на поверхні плати

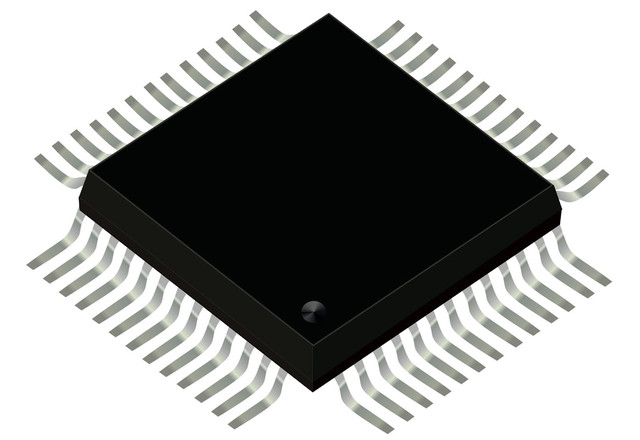

.Мікросхема тип SMD

  • BGA мікросхеми. Висновки цих мікросхем у вигляді кульок-припою розташовуються під самим компонентом, що і відрізняє їх пайку від всіх інших видів чіпів.

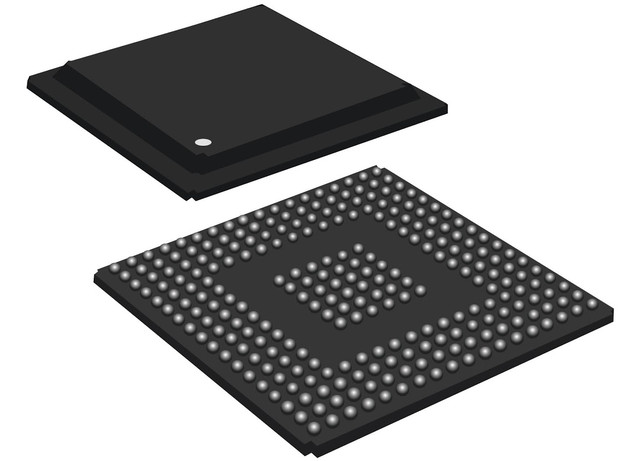

Микросхемf типу BGA

2.Необхідний інструмент.

Для того, щоб приступити до виконання роботи, нам знадобиться наступний набір інструментів:

  • Паяльна станція, з феном, паяльником і можливістю регулювання температури.
  • Пінцет, щоб знімати мікросхему з її місця і ставити нову.
  • Гель-флюс.
  • Припой, до 1 мм в діаметрі. Товстим, просто напросто дуже непросто буде дістатися до місця пайки.
  • Оплетка для выпайки, для зняття старого припою з місця пайки.
  • Змивка для флюсу. Після проведення робіт, в обов'язковому порядку потрібно промити місце пайки щоб уникнути КЗ.
  • Каптоновий скотч або алюмінієва фольга.

Выпайка старої мікросхеми.

У будь-мікросхеми, на корпусі, є ключ. Він дає початок відліку висновків. Зазвичай, на місці під мікросхему, на самій платі, є відповідна частина з цим ключем.

Їх потрібно дотримуватися при установці нової мікросхеми інакше, це може загрожує закінчитися.

Важливо, перед проведенням робіт з використанням фена, буде закрити всі навколишні елементи каптоновым скотчем. Це не дасть їм отпаяться або втекти з місця.

Отже, приступимо до демонтажу, самої мікросхеми:

  • DIP мікросхема. Для її видалення треба зі зворотної сторони плати нанести трохи гель-флюсу на висновки мікросхеми і видалити весь припій за допомогою мідної обплетення для выпайки. Після того, як весь припій видалений, акуратно знімаємо мікросхему пінцетом.



  • Щоб видалити SMD мікросхему, потрібно нанести гель-флюс по периметру корпусу на всі висновки. Після чого, потрібно включити фен на паяльної станції, поставити 360-380 градусів і круговими рухами прогрівати весь чіп до розплавлення припою на контактах. Зняти мікросхему слід підчепивши її пінцетом.



  • BGA мікросхеми видаляються за допомогою фена, при температурі 350 градусів. Потрібно рясно змастити мікросхему флюсом по периметру, після, починаємо прогрівати її по всій поверхні. У цій процедурі, головне - не поспішати. Гріти доведеться близько 3-5 хвилин, у разі якщо їх виявиться мало, додайте температуру. Кожні 30-40 секунд, можна злегка "потыкивать" пінцетом в корпус мікросхеми, і якщо вона нагріта до необхідної температури, мікросхема буде відсуватися і її можна знімати.

Як правильно паяти мікросхему.

После того, как мы избавились от старой микросхемы, логично, нужно припаять новую. Перед процедурой установки новой микросхемы, нужно приготовить место для пайки. Обязательно убираем весь старый припой с помощью оплетки и паяльника. После чего нужно залудить поверхность тонким слоем припоя. Можно приступать к впаиванию нового чипа.

  • DIP микросхема впаивается довольно просто. Следует вставить ножки микросхемы, согласно ключу, в соответствующие отверстия на плате. После чего, аккуратно, с обратной стороны платы припаять все выводы паяльником с припоем.



  • SMD мікросхему впаяти трохи важче, далі зрозумієте чому. Для початку, слід поєднати ключ і постаратися максимально точно поєднати висновки мікросхеми з висновками на платі. Після чого акуратно наносимо гель-флюс по периметру і вмикаємо фен на 350-370 градусів. Так як контакти на платі у нас залужены, припою вистачить, щоб мікросхема "вхопилася" за плату. Коли припій розплавився, прибираємо фен і перевіряємо спільність висновків. Якщо щось стоїть криво, за новою прогріваємо феном і поправляємо. Якщо ж все ГАРАЗД, беремо паяльник з тонким жалом і припоєм, щоб надійно пропоїти кожен контакт.



  • BGA мікросхема паяется за допомогою фена і спеціальних кульок-припою або паяльної пасти. Потрібно нанести кульки на всі посадочні місця на чіпі з допомогою спеціального трафарету. Після чого, поєднуючи ключі на чіпі та платі припаюємо феном, на малому повітряному потоці з температурою 340-360°C. Про те, що мікросхема припаяна скаже те, що вона сама вирівняється за всіма мітками.
